Bu Tip Kablolar Bilgi İletim Sistemlerinde, 250MHz, 1Gigabit Ethernet Destekleyen Ses, Video ve Data Uygulamalarında Analog ve Digital Sinyal İletişimi İçin Tasarlanmıştır

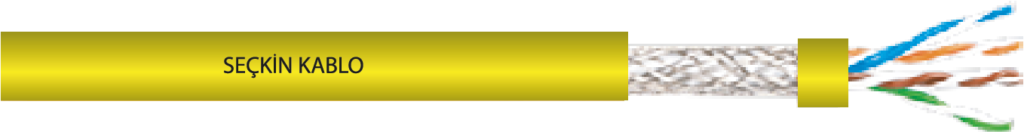

Kablo Yapısı
İç iletken | Elektro Likit Bakır Tel, ø 24AWG |
Yalıtkan | HDPE, TIA 568 İzole Renk Kodlamasına Uygun |
Dış İletken | Al-Pet Folyo Min %100 Kaplama Kalaylı Bakır Tel Örgü %50 Kaplama |
Dış kılıf | LSZH/LSH-RAL 1018 ø 7,6mm |
Çapraz Ayırıcı | PE |
Technicial Teknik Özellikleri
Enpedans | 100 ± 5 Ω@100Mhz |
Kapasite | 50 pF/m |
Ayılma Hızı | 67-69% |
Yalıtım direnci | >5000 M Ω/m |
Test gerilimi | 1000 V |
Çalışma gerilimi | 125 V |
Çalışma sıcaklığı | - 20 ºC .......... +60 ºC |
Bükülme çapı | 4 X D mm |
Nominal Kayıp
1 MHz 1,9 dB/100m | 62,50 MHz 15,1 dB/100m |
4 MHz 3,8 dB/100m | 100 MHz 19 dB/100m |
10 MHz 5,9 dB/100m | 250 MHz 31 dB/100m |
16 MHz 7,4 dB/100m | 400 MHz 36 dB/100m |
31,25 MHz 10,5 dB/100m | 500 MHz 41,6 dB/100m |
