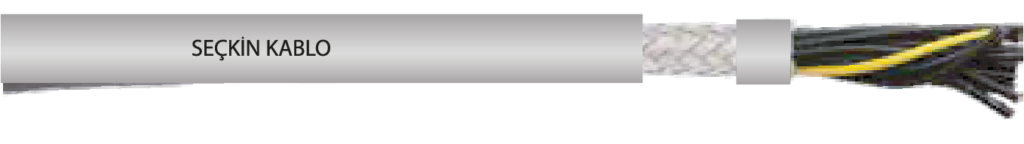

PVC İzole ve Kılıflı, Damarları Numara Kodlu, Kalaylı Bakır Örgü Kranlı Esnek Kumanda Kablosudur.
Kablo Yapısı
İç iletken | Bükülü Bakır Tel |
İzolasyon | PVC, EN 50334 İzole Kodlamasına Uygun, Siyah Damar Beyaz Numara Kodlu |
İç Kılıf | PVC |
Ekran | Ekran / Screen Kalaylı Bakır Tellerden Örgü Ekran |
Kılıf | PVC-7001 Gri |
Technicial Teknik Özellikleri
Çalışma sıcaklığı | - 30 ºC .......... +70 ºC |
İletken direnci | 0,5mm2 max 39,0 M.Ω.km |
0,75mm2 max 26,0 M.Ω.km | |
1,0mm2 max 19,5 M.Ω.km | |
1,5mm2 max 13,3 M.Ω.km | |
2,5mm2 max 7,98 M.Ω.km | |
Test gerilimi | 2500 VOLT |
Çalışma gerilimi | 300/500 VOLT |
Bükülme çapı | 7,5 D X Kablo çapı |
İzolasyon Direnci | Min. 20MΩ x km |
Yağa Dayanıklılık | EN 60811-404 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 0,50 | 8,0 | 34 | 102 |
3 x 0,50 | 8,4 | 38 | 108 |
4 x 0,50 | 9,1 | 47 | 124 |
5 x 0,50 | 9,7 | 52 | 144 |
6 x 0,50 | 10,5 | 62 | 170 |
7 x 0,50 | 10,5 | 66 | 173 |
8 x 0,50 | 11,2 | 76 | 201 |
10 x 0,50 | 12,4 | 86 | 225 |
12 x 0,50 | 13,6 | 113 | 274 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 0,75 | 8,4 | 38 | 113 |
3 x 0,75 | 9,0 | 45 | 125 |
4 x 0,75 | 9,5 | 57 | 138 |
5 x 0,75 | 10,4 | 64 | 469 |
6 x 0,75 | 11,1 | 76 | 195 |
7 x 0,75 | 11,1 | 83 | 200 |
8 x 0,75 | 12,2 | 102 | 256 |
10 x 0,75 | 13,6 | 126 | 287 |
12 x 0,75 | 14,4 | 142 | 318 |
KESİT (n x mm 2) | KABLO ÇAPI(mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 1,00 | 9,0 | 47 | 133 |
3 x 1,00 | 9,4 | 57 | 142 |
4 x 1,00 | 10,0 | 66 | 155 |
5 x 1,00 | 11,0 | 80 | 196 |
6 2 x 1,00 | 12,1 | 95 | 237 |
7 x 1,00 | 12,1 | 104 | 244 |
8 x 1,00 | 13,2 | 126 | 274 |
10 x 1,00 | 13,2 14,3 | 151 | 324 |
12 x 1,00 | 15,4 | 179 | 379 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 1,5 | 10,0 | 56 | 165 |
3 x 1,5 | 10,7 | 75 | 186 |
4 x 1,5 | 11,4 | 89 | 203 |
5 x 1,5 | 12,7 | 108 | 262 |
6 x 1,5 | 14,0 | 139 | 324 |
7 x 1,5 | 14,0 | 152 | 334 |
8 x 1,5 | 15,2 | 175 | 380 |
10 x 1,5 | 16,6 | 206 | 440 |
12 x 1,5 | 17,9 | 235 | 503 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 2,50 | 11,4 | 80 | 220 |
3 x 2,50 | 12,4 | 107 | 256 |
4 x 2,50 | 13,7 | 147 | 308 |
5 x 2,50 | 14,9 | 171 | 377 |
6 x 2,50 | 16,2 | 205 | 450 |
7 x 2,50 | 16,2 | 227 | 467 |
8 x 2,50 | 18,2 | 274 | 575 |
10 x 2,50 | 19,4 | 311 | 624 |
12 x 2,50 | 20,9 | 359 | 716 |
