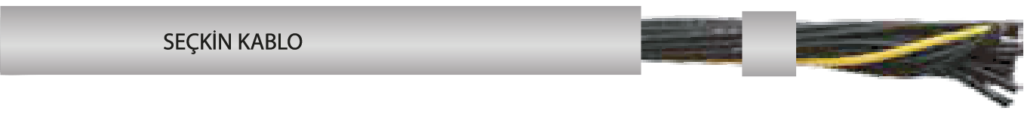

PVC İzole ve Kılıflı, Damarları Numara Kodlu, Kalaylı Bakır Örgü Kranlı Esnek Kumanda Kablosudur.
Kablo Yapısı
İç iletken | Bükülü Bakır Tel |
İzolasyon | PVC, EN50334 İzole Kodlamasına Uygun, Siyah Damar Beyaz Numara Kodlu |
Dış kılıf | PVC RAL 7001 |
Technicial Teknik Özellikleri
Çalışma sıcaklığı | - 30 ºC .......... +70 ºC |
İletken direnci | 0,5mm2 max 39,0 M.Ω.km |
0,75mm2 max 26,0 M.Ω.km | |
1,0mm2 max 19,5 M.Ω.km | |
1,5mm2 max 13,3 M.Ω.km | |
2,5mm2 max 7,98 M.Ω.km | |
Test gerilimi | 2500 VOLT |
Çalışma gerilimi | 300/500 VOLT |
Bükülme çapı | 7,5 D X Kablo çapı |
İzolasyon Direnci | Min. 20MΩ x km |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 0,50 | 4,8 | 9 | 37 |
3 x 0,50 | 5,1 | 14 | 40 |
4 x 0,50 | 5,5 | 18 | 45 |
5 x 0,50 | 6,2 | 23 | 61 |
6 x 0,50 | 6,7 | 27 | 72 |
7 x 0,50 | 7,3 | 32 | 75 |
8 x 0,50 | 8,1 | 39 | 89 |
10 x 0,50 | 9,0 | 45 | 102 |
12 x 0,50 | 9,5 | 55 | 123 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 0,75 | 5,2 | 14 | 45 |
3 x 0,75 | 5,5 | 20 | 51 |
4 x 0,75 | 6,2 | 27 | 61 |
5 x 0,75 | 6,7 | 34 | 77 |
6 x 0,75 | 7,5 | 41 | 96 |
7 x 0,75 | 7,5 | 48 | 101 |
8 x 0,75 | 8,3 | 58 | 115 |
10 x 0,75 | 9,1 | 68 | 137 |
12 x 0,75 | 9,8 | 82 | 159 |
KESİT (n x mm 2) | KABLO ÇAPI(mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 1,00 | 5,6 | 18 | 55 |
3 x 1,00 | 6,2 | 27 | 65 |
4 x 1,00 | 6,7 | 36 | 75 |
5 x 1,00 | 7,5 | 45 | 99 |
6 x 1,00 | 8,1 | 55 | 117 |
7 x 1,00 | 8,1 | 64 | 124 |
8 x 1,00 | 9,1 | 79 | 145 |
10 x 1,00 | 9,8 | 91 | 167 |
12 x 1,00 | 10,8 | 109 | 201 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 1,5 | 6,8 | 27 | 81 |
3 x 1,5 | 7,4 | 40 | 94 |
4 x 1,5 | 8,1 | 53 | 109 |
5 x 1,5 | 9,0 | 66 | 143 |
6 x 1,5 | 9,8 | 80 | 171 |
7 x 1,5 | 9,8 | 93 | 181 |
8 x 1,5 | 11,0 | 115 | 211 |
10 x 1,5 | 12,1 | 133 | 251 |
12 x 1,5 | 13,2 | 160 | 297 |
KESİT (n x mm 2) | KABLO ÇAPI (mmø) | BAKIR AĞIRLIK (kg/km) | TOPLAM AĞIRLIK (kg/km) |
---|---|---|---|
2 x 2,50 | 7,8 | 44 | 114 |
3 x 2,50 | 8,3 | 66 | 131 |
4 x 2,50 | 9,2 | 88 | 156 |
5 x 2,50 | 10,1 | 111 | 202 |
6 x 2,50 | 11,2 | 133 | 246 |
7 x 2,50 | 11,2 | 155 | 264 |
8 x 2,50 | 12,5 | 177 | 302 |
10 x 2,50 | 13,8 | 222 | 365 |
12 x 2,50 | 15,1 | 267 | 434 |
