CCTV Kamera Kabloları
Besleme ve görüntü iletimini tek kablo içinde birleştiren kombine yapılar; 75 ± 3 Ω koaksiyel görüntü damarı ile çok damarlı besleme iletkenlerini bir arada taşıyarak kapalı devre kamera sistemlerinin kurulumunu sadeleştirir, uzun mesafelerde net görüntü ve kararlı besleme sağlar.
CCTV 2+1 AL 2x0,22
Alüminyum ekranlı koaksiyel görüntü + 2×0,22 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 2×0,22 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2 × (7×0,20 mm) bakır |
| Dış kılıf | PVC · ø 5,40 mm |
Kullanım: tek kameralı kısa mesafe hatlar; bina içi analog kamera ve beslemenin tek kabloda taşınması.

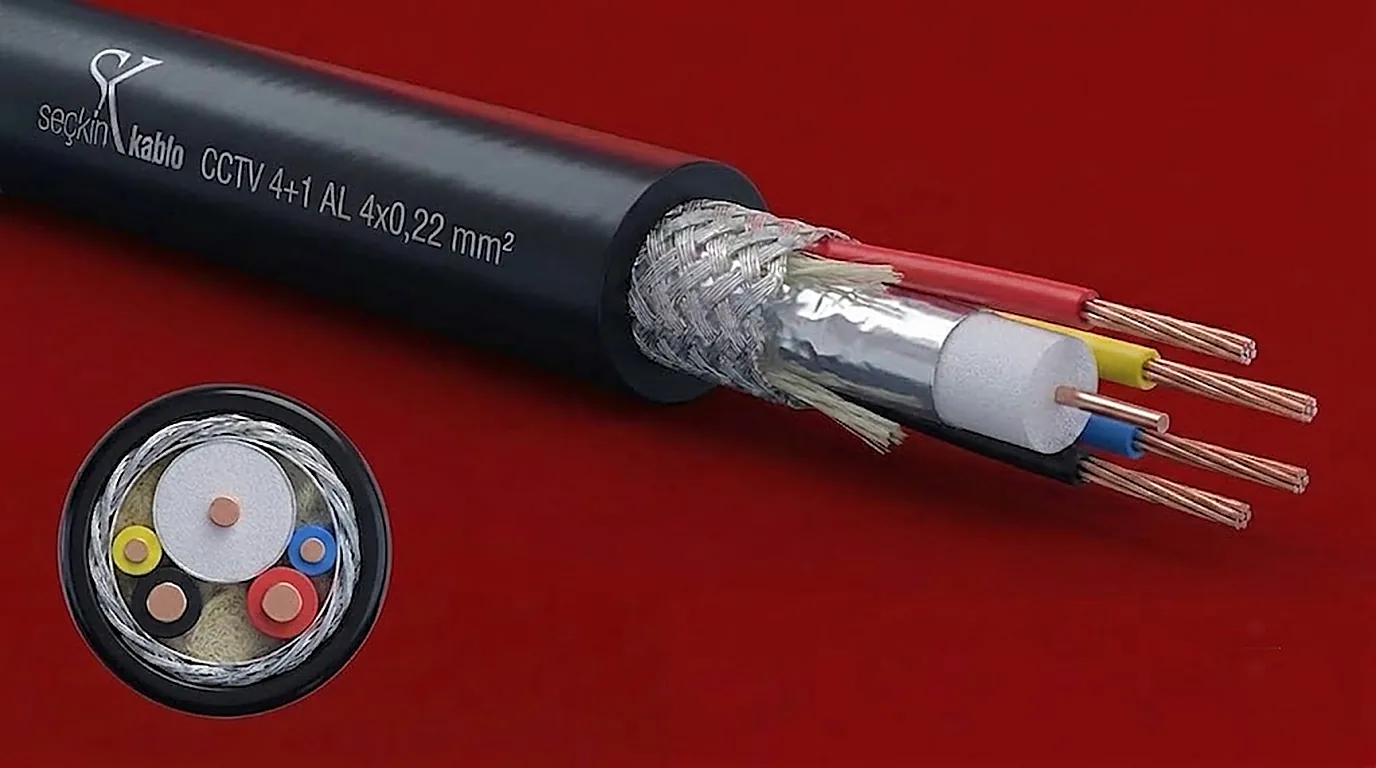

CCTV 4+1 AL 4x0,22
Alüminyum ekranlı koaksiyel görüntü + 4×0,22 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 4×0,22 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 4 × (7×0,20 mm) bakır |
| Dış kılıf | PVC · ø 6,00 mm |
Kullanım: besleme ve kontrol damarı gerektiren kamera noktaları; mağaza ve küçük site kurulumları.

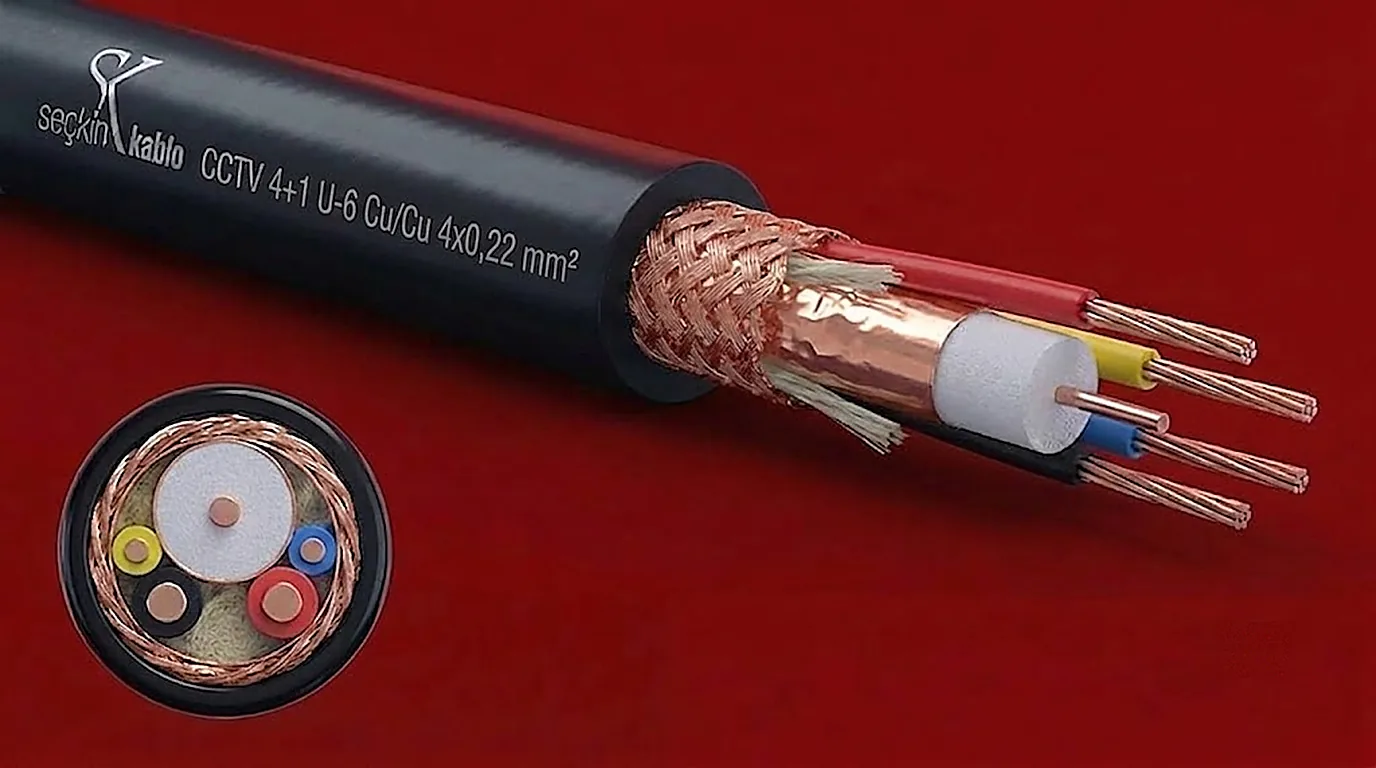

CCTV 12+1 AL 12x0,22
Alüminyum ekranlı koaksiyel görüntü + 12×0,22 çok damarlı besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 12×0,22 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 12 × (7×0,20 mm) bakır |
| Dış kılıf | PVC · ø 6,00 mm |
Kullanım: PTZ kameralar ve çok fonksiyonlu noktalar; yön/zoom kontrolü ile görüntünün tek hatta birleştirilmesi.
CCTV 2+1 2x0,50
Alüminyum ekranlı koaksiyel görüntü + 2×0,50 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2 × (16×0,19 mm) bakır |
| Dış kılıf | PVC · ø 6,00 mm |
Kullanım: uzun besleme mesafeli kamera hatları; gerilim düşümünün kritik olduğu dış saha noktaları.
CCTV 4+1 4x0,50
Alüminyum ekranlı koaksiyel görüntü + 4×0,50 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 4×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 4 × (16×0,19 mm) bakır |
| Dış kılıf | PVC · ø 6,20 mm |
Kullanım: uzun mesafede çoklu beslemeli kameralar; otopark ve çevre güvenliği hatları.

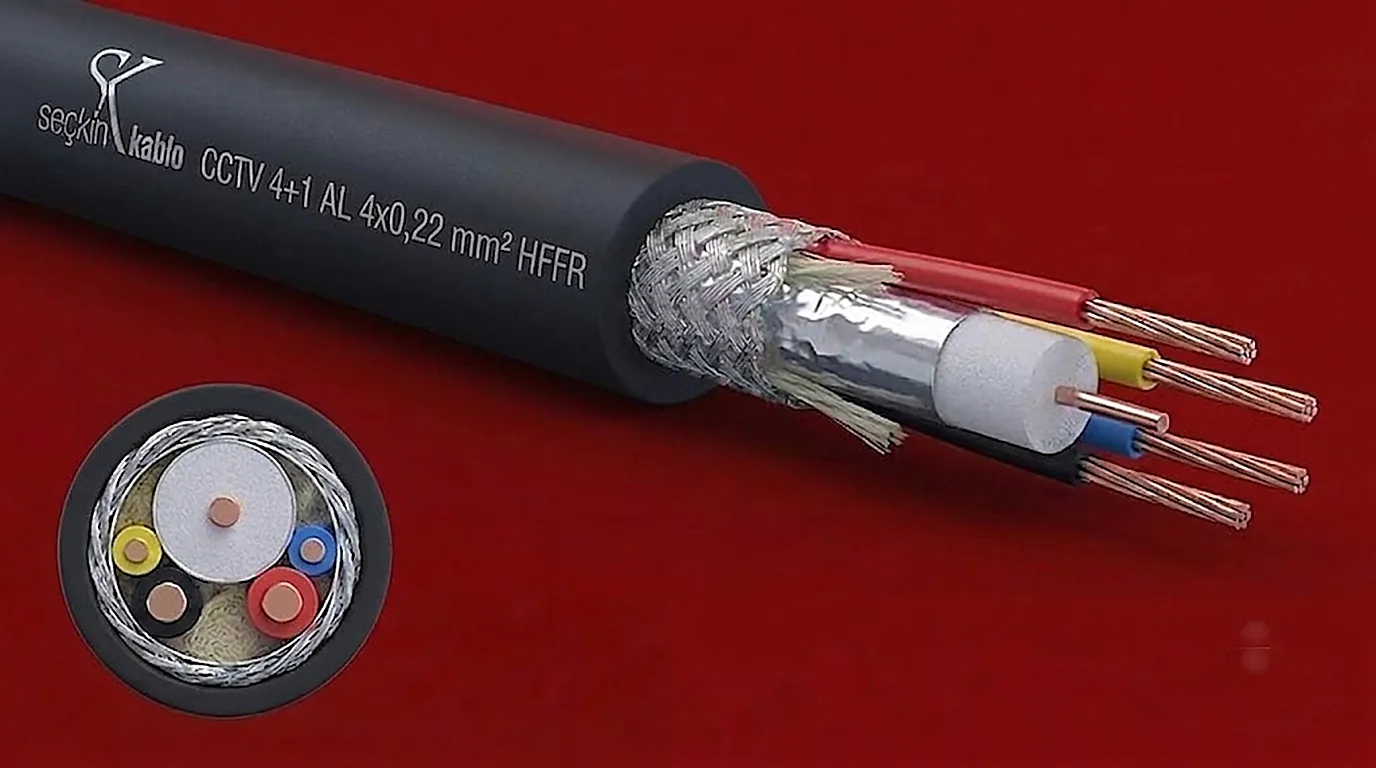

CCTV 4+1 2x0,22+2x0,50
Alüminyum ekranlı koaksiyel görüntü + 2×0,22 ve 2×0,50 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Koaksiyel görüntü + 2×0,22 + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 7×0,17 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,22 (7×0,20 mm) + 2×0,50 mm² |
| Dış kılıf | PVC · ø 5,40 mm |
Kullanım: besleme ile veri damarını ayıran karma noktalar; kontrollü kameralarda tek kablo çözümü.

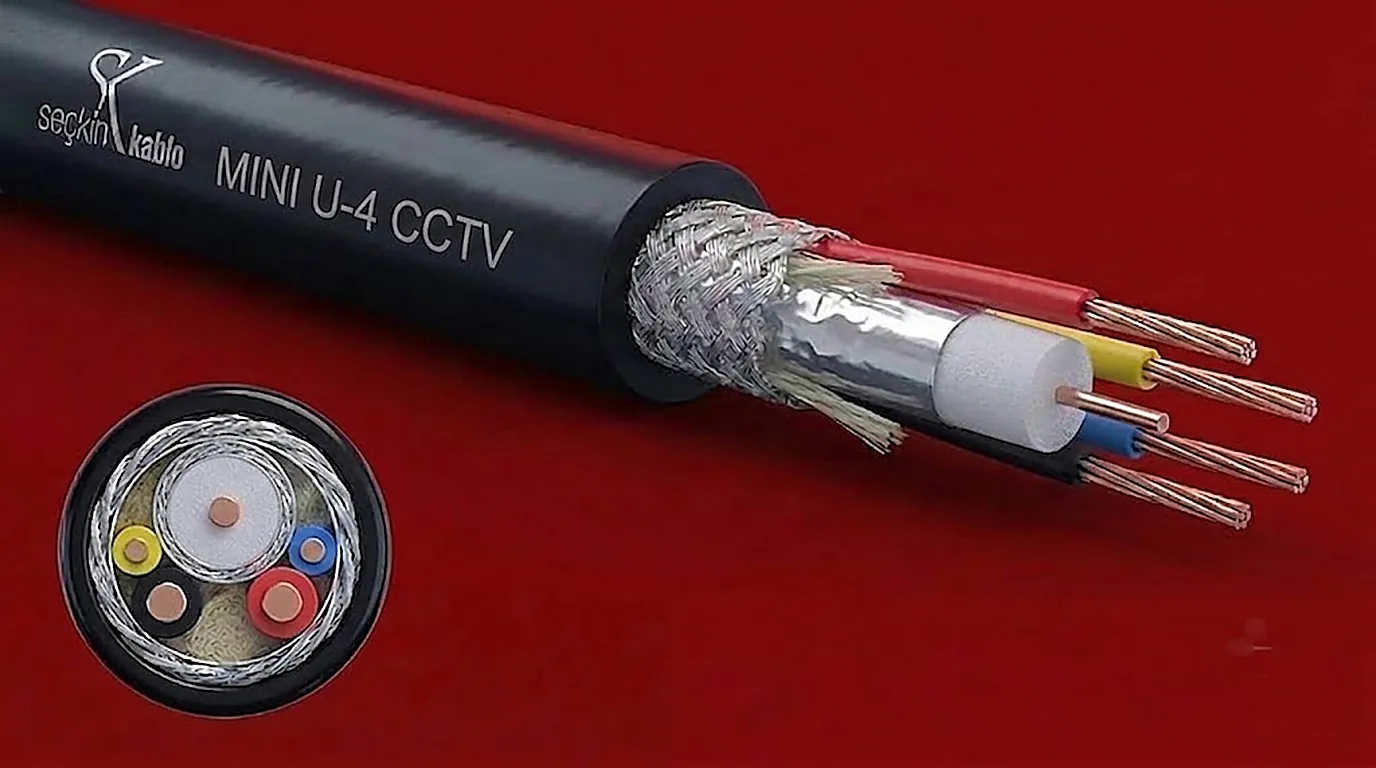

Mini U-4 2x0,75
Mini U-4 koaksiyel görüntü + 2×0,75 besleme; kapalı devre TV, görüntülü telefon ve video sistemleri için.
| Yapı | Mini koaksiyel görüntü + 2×0,75 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken / yalıtkan | 0,70 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,75 mm² (24×0,19 mm) bakır |
| Dış kılıf | PVC · ø 6,40 mm |
Kullanım: kompakt güzergâhlarda kamera + güçlü besleme; asansör boşluğu ve dar kanal geçişleri.

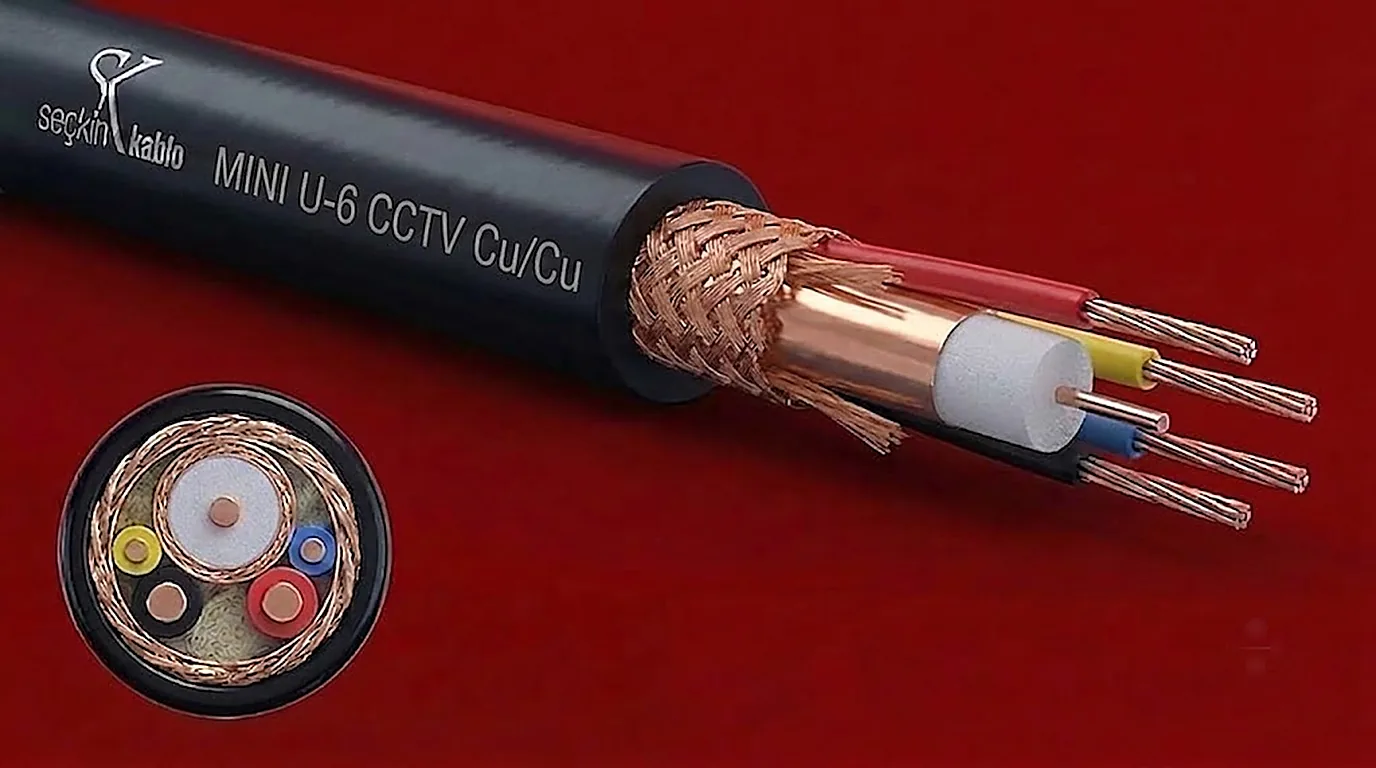

Mini U-6 2x0,75
Mini U-6 koaksiyel görüntü + 2×0,75 besleme; kapalı devre TV, görüntülü telefon ve video sistemleri için.
| Yapı | Mini koaksiyel görüntü + 2×0,75 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken / yalıtkan | 0,70 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,75 mm² (24×0,19 mm) bakır |
| Dış kılıf | PVC · ø 6,40 mm |
Kullanım: parazite açık ortamlarda kısa-orta mesafe kamera hatları; yoğun panolu bölgeler.

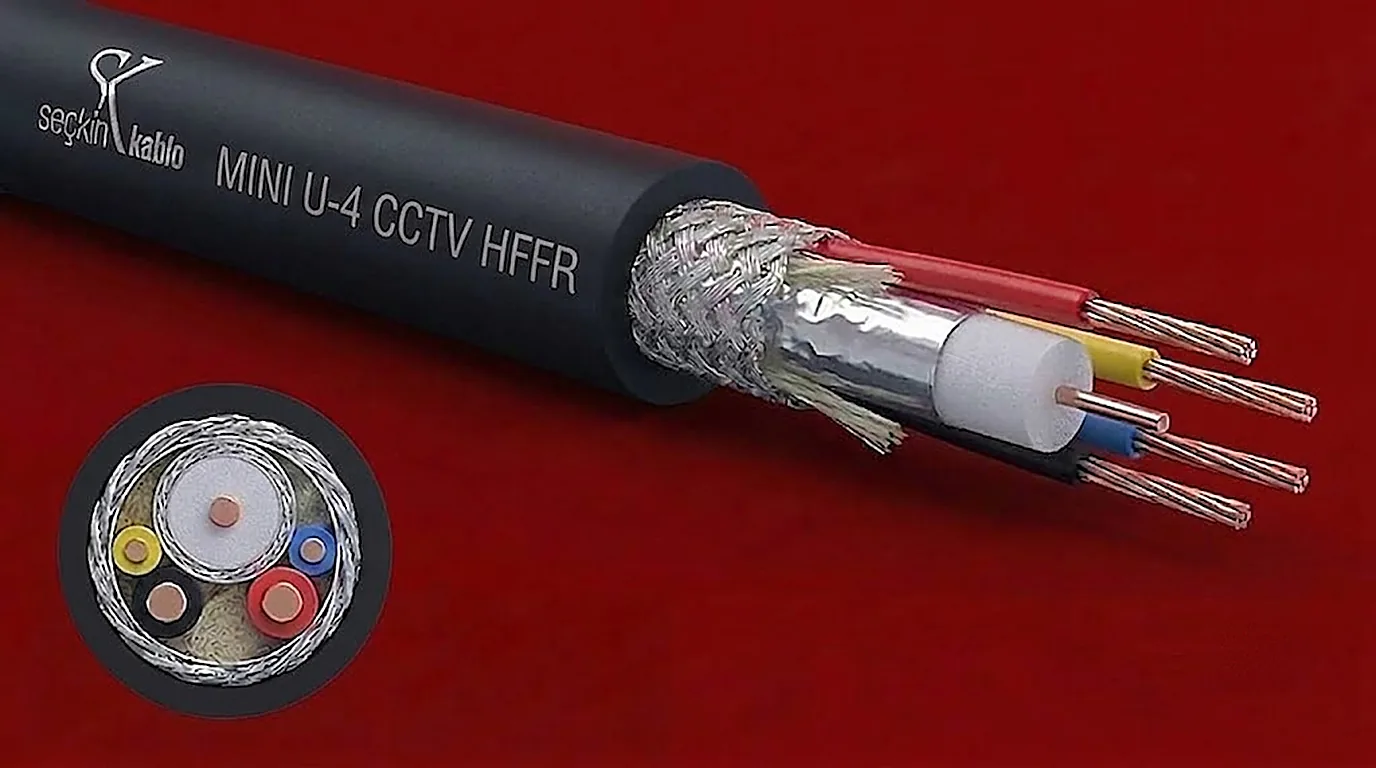

Mini U-4 2x0,50+2x0,75
Mini U-4 koaksiyel görüntü + 2×0,50 ve 2×0,75 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Mini koaksiyel görüntü + 2×0,50 + 2×0,75 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken / yalıtkan | 0,70 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,50 + 2×0,75 mm² (16×0,19 mm) bakır |
| Dış kılıf | PVC · ø 6,40 mm |
Kullanım: farklı besleme kesitleri isteyen karma kamera noktaları; bina içi karma kurulumlar.

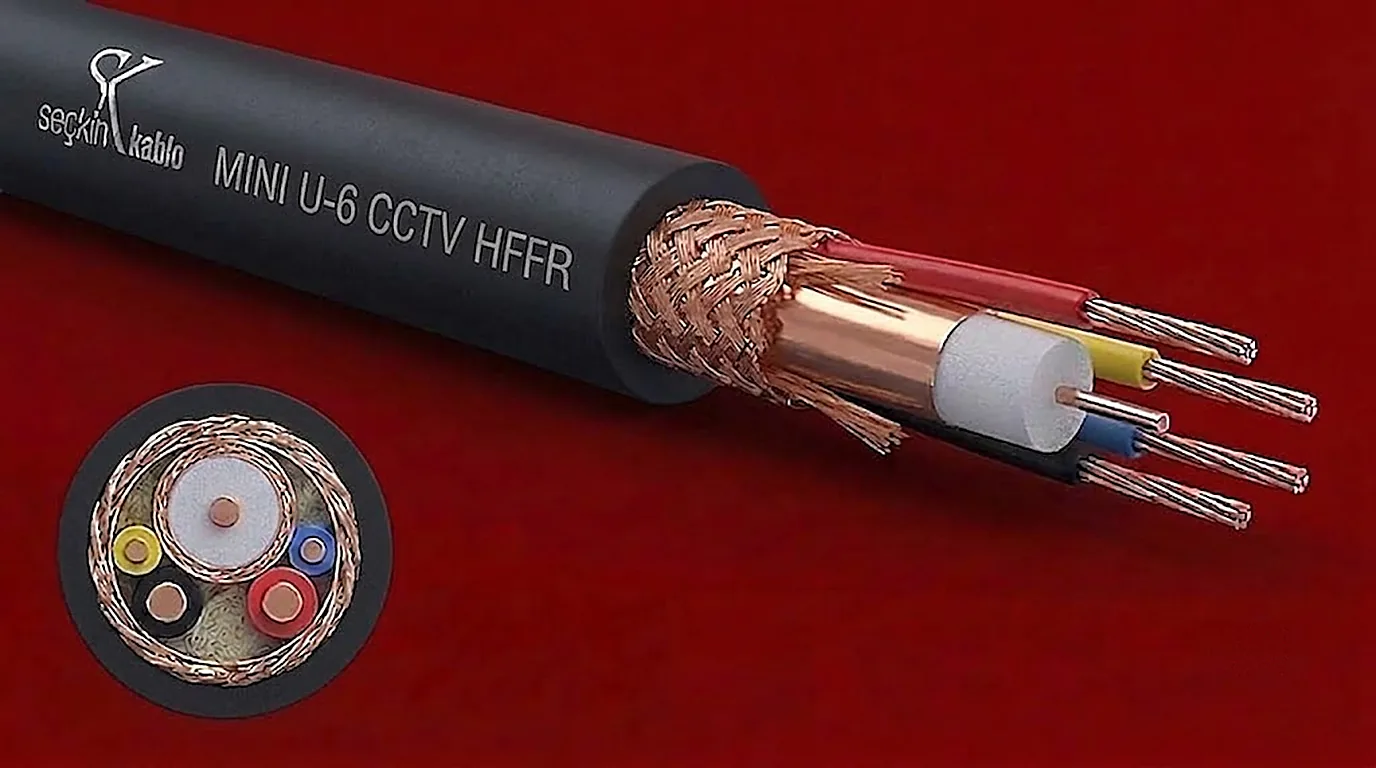

Mini U-6 2x0,50+2x0,75
Mini U-6 bakır ekranlı görüntü + 2×0,50 ve 2×0,75 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | Mini koaksiyel görüntü + 2×0,50 + 2×0,75 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken / yalıtkan | 0,70 mm bakır · 2,60 mm polietilen (PE) |
| Ekran | Bakır folyo + bakır tel örgü |
| Besleme damarı | 2×0,50 (16×0,19) + 2×0,75 (24×0,19) mm bakır |
| Dış kılıf | PVC · ø 6,40 mm |
Kullanım: yüksek ekranlama ve karma besleme birlikte; endüstriyel iç saha kameraları.
CCTV RG6/U-4 +2x0,50
RG6 koaksiyel görüntü + 2×0,50 besleme; kapalı devre TV, görüntülü telefon ve video sistemleri için.
| Yapı | RG6 koaksiyel görüntü + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 1,00 mm bakır · 4,60 mm polietilen (PE) · koaksiyel kılıf ø 6,50 mm |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,50 mm² (16×0,19 mm) bakır |
| Dış kılıf | PVC · ø 9,80 mm |
Kullanım: uzun mesafe analog HD (AHD/TVI/CVI) kamera hatları; site çevre güvenliği.

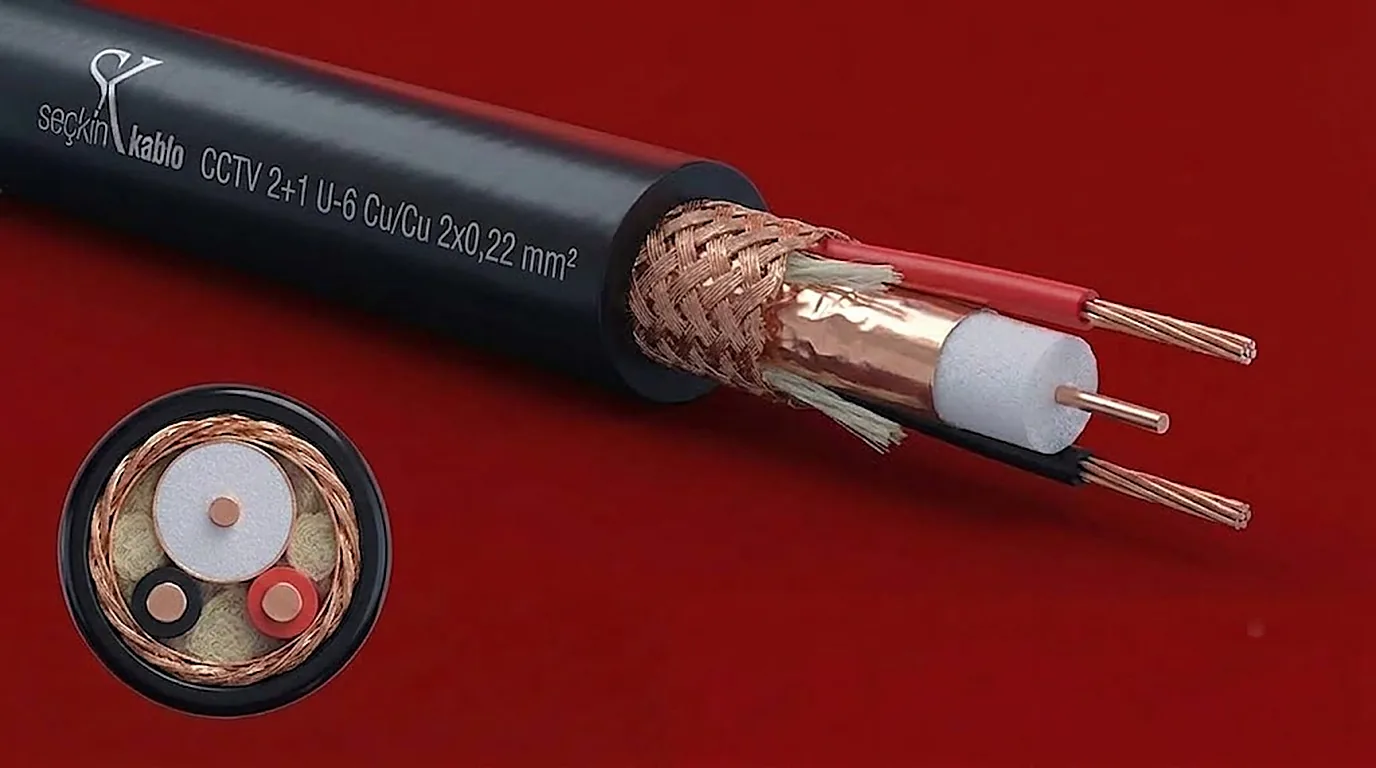

CCTV RG6/U-4 2x0,22+2x0,50
RG6 koaksiyel görüntü + 2×0,22 ve 2×0,50 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | RG6 koaksiyel görüntü + 2×0,22 + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 55 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 1,00 mm bakır · 4,60 mm polietilen (PE) · koaksiyel kılıf ø 6,50 mm |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,22 (7×0,20) + 2×0,50 (16×0,19) mm bakır |
| Dış kılıf | PVC · ø 9,80 mm |
Kullanım: uzun mesafe + kontrol damarlı kameralar; PTZ'li çevre hatları.
CCTV RG6/U-6 2x0,50
RG6/U-6 koaksiyel görüntü + 2×0,50 besleme; kapalı devre TV, görüntülü telefon ve video sistemleri için.
| Yapı | RG6 koaksiyel görüntü + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 1,00 mm bakır · 4,60 mm polietilen (PE) · koaksiyel PVC kılıf ø 6,50 mm |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Besleme damarı | 2×0,50 mm² (16×0,19 mm) bakır |
| Dış kılıf | PVC · ø 9,80 mm |
Kullanım: yüksek ekranlamalı uzun hat kameraları; trafo yakını ve sanayi sahaları.

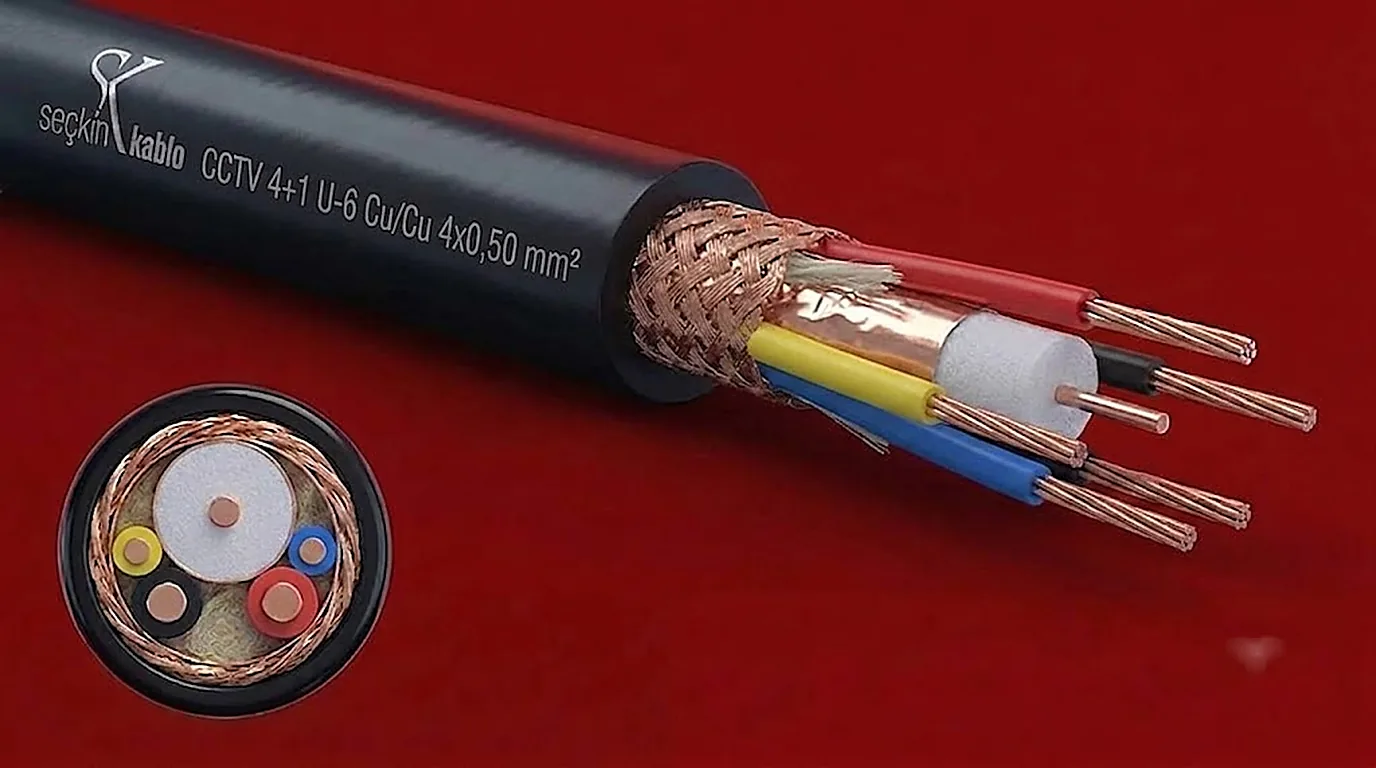

CCTV RG6/U-6 2x0,22+2x0,50
RG6/U-6 bakır ekranlı koaksiyel görüntü + 2×0,22 ve 2×0,50 besleme; kapalı devre TV ve video sistemleri için.
| Yapı | RG6 koaksiyel görüntü + 2×0,22 + 2×0,50 mm² besleme |
|---|---|
| Empedans | 75 ± 3 Ω |
| Kapasite | 53 pF/m |
| Yalıtım direnci | 5000 MΩ/km |
| Test gerilimi | 1200 V |
| Çalışma gerilimi | 250 V |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 15 × kablo çapı |
| İç iletken / yalıtkan | 1,00 mm bakır · 4,60 mm polietilen (PE) · koaksiyel PVC kılıf ø 6,50 mm |
| Ekran | Bakır folyo + bakır tel örgü |
| Besleme damarı | 2×0,22 (7×0,20) + 2×0,50 (16×0,19) mm bakır |
| Dış kılıf | PVC · ø 9,80 mm |
Kullanım: en yüksek parazit koruması gereken uzun karma hatlar; fabrika ve liman sahaları.
Sık Sorulan Sorular — CCTV Kamera Kabloları
2+1 ile 4+1 kablo arasındaki fark nedir?
Rakamlar besleme/kontrol damar sayısını gösterir: 2+1'de görüntü + 2 besleme damarı, 4+1'de görüntü + 4 damar bulunur. PTZ veya ek besleme gereken noktalarda 4+1 ve üzeri seçilir.
Analog HD (AHD/TVI/CVI) kameralar için hangi kablo uygun?
Kısa mesafelerde Mini serisi, orta ve uzun mesafelerde RG6 tabanlı CCTV kabloları kullanılmalıdır; RG6 uzun hatta daha düşük zayıflama sağlar.
Kamera mesafesi arttıkça nelere dikkat edilmeli?
Gerilim düşümünü karşılamak için besleme kesiti büyütülmeli (0,22'den 0,50'ye) ve görüntü tarafında daha düşük zayıflamalı koaksiyel tip seçilmelidir.
AL ekran ile CuCu ekran arasındaki fark nedir?
AL (alüminyum) ekran ekonomik ve hafiftir; CuCu (bakır kaplı) ekran daha iyi iletkenlik ve ekran performansı sunar. Kritik ve uzun hatlarda CuCu öneririz.
