Data Kabloları
Cat 6 ve Cat 5e sınıfında UTP, FTP ve SFTP yapıları ile 10 Gigabit'e kadar güvenilir veri iletimi; 100 ± 5 Ω kararlı empedans, düşük kapasite ve LSZH/LS0H kılıf seçenekleriyle yapısal kablolama altyapısının omurgasını oluşturur.

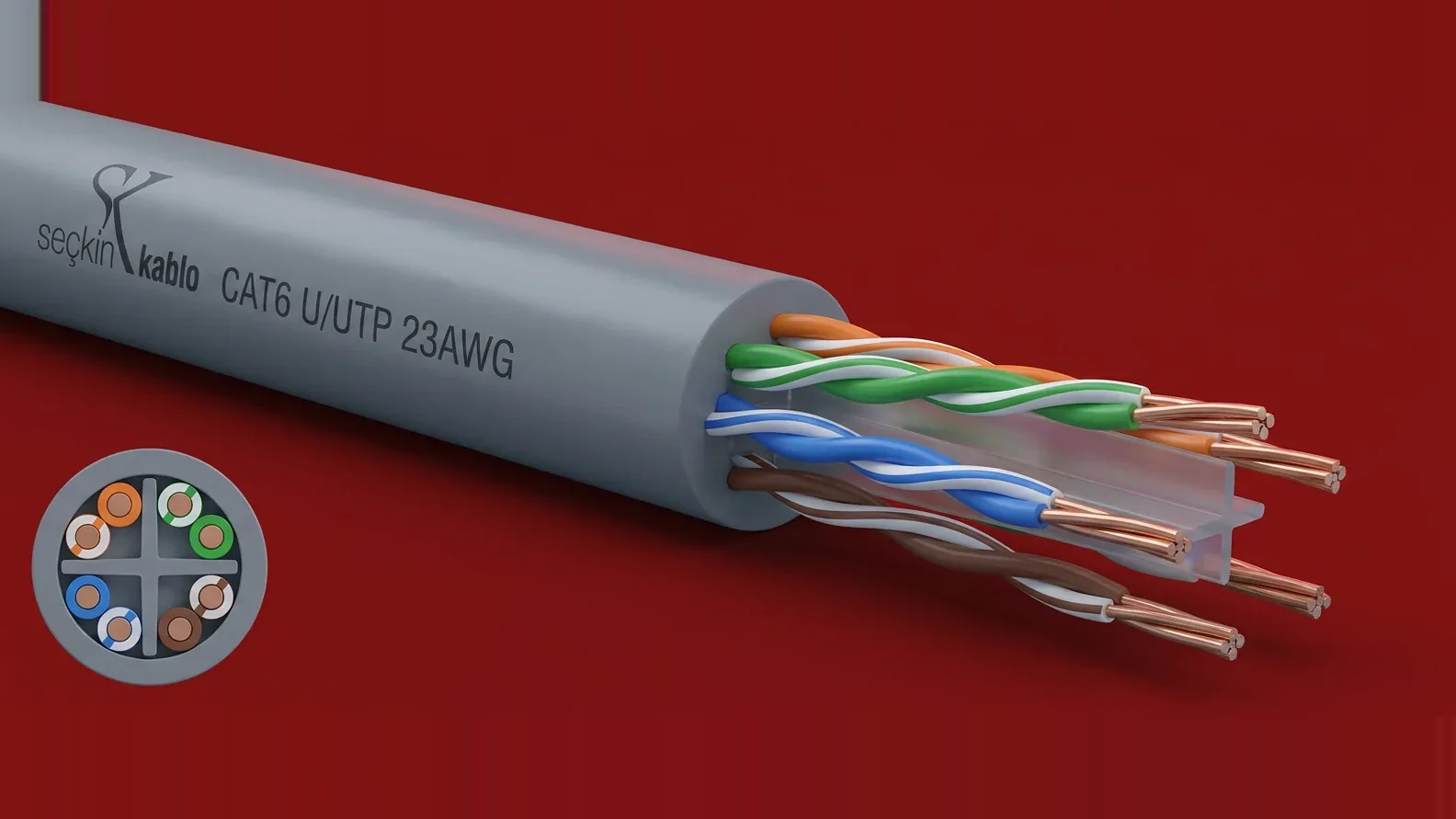

Cat 6 UTP 23 AWG
Ekransız Cat 6; 500 MHz'e kadar 10 Gigabit Ethernet ile ses, görüntü ve veri iletimi.
| Bant Genişliği / Uygulama | 500 MHz · 10 Gigabit Ethernet |
|---|---|
| Ekran | Ekransız (UTP) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 42 pF/m |
| Yayılma hızı | %78–80 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 8 × D |
| İç iletken | ø 23 AWG elektrolitik bakır tel |
| Yalıtkan | Fiziksel köpüklü PE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 5015 gri · ø 7,0 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.
Cat 6 FTP 23 AWG
Folyo (Al-Pet) ekranlı Cat 6; 500 MHz/10 Gigabit iletimde girişime karşı korumalı.
| Bant Genişliği / Uygulama | 500 MHz · 10 Gigabit Ethernet |
|---|---|
| Ekran | Alüminyum (Al-Pet) folyo, min. %100 kaplama |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 42 pF/m |
| Yayılma hızı | %78–80 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 23 AWG elektrolitik bakır tel |
| Yalıtkan | Fiziksel köpüklü PE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 5015 gri · ø 7,0 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

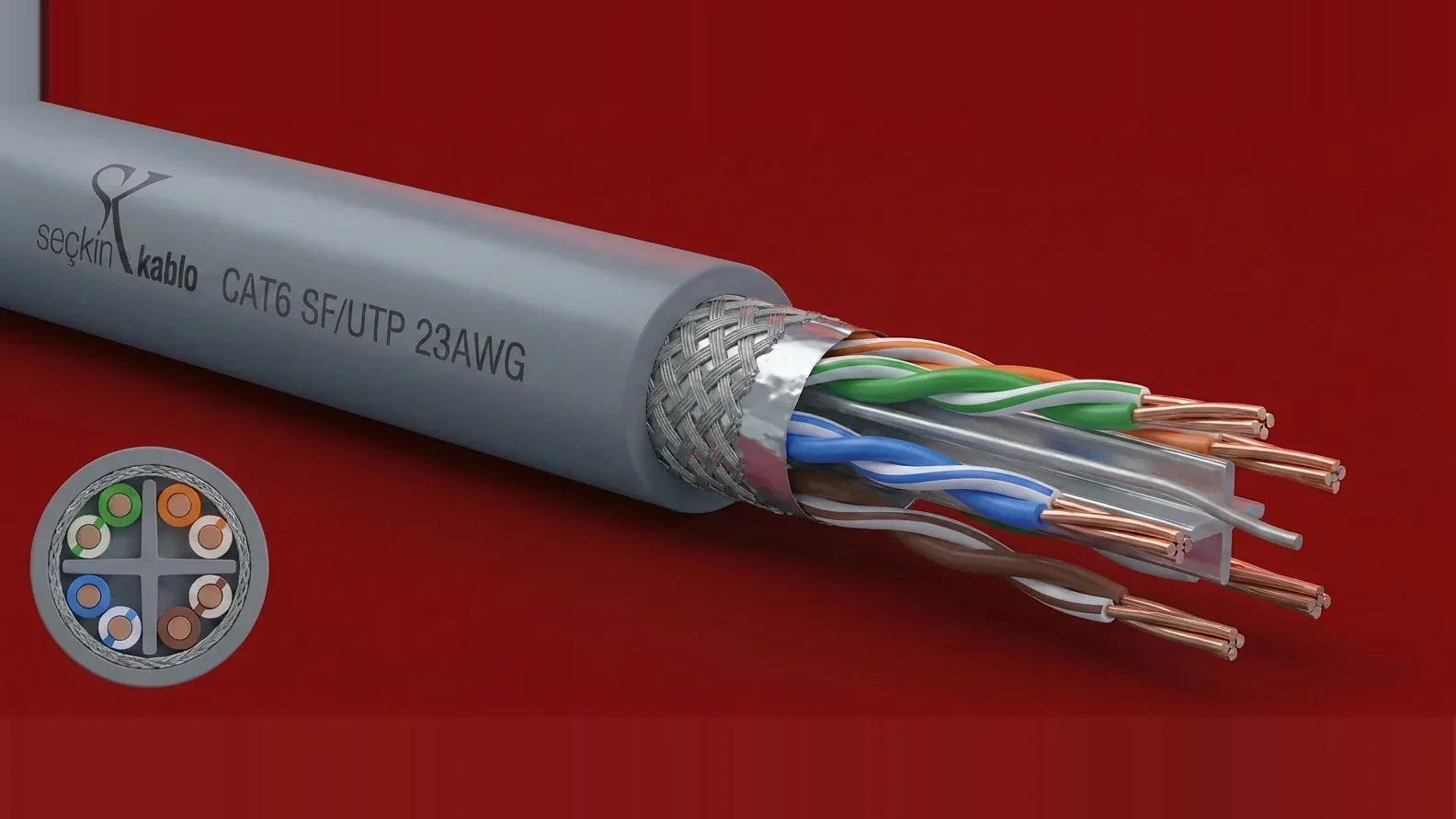

Cat 6 SFTP 23 AWG
Folyo + örgü ekranlı Cat 6; 500 MHz/10 Gigabit'te en yüksek parazit koruması.
| Bant Genişliği / Uygulama | 500 MHz · 10 Gigabit Ethernet |
|---|---|
| Ekran | Folyo + bakır örgü ekran (S/FTP) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 42 pF/m |
| Yayılma hızı | %78–80 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 8 × D |
| İç iletken | ø 23 AWG elektrolitik bakır tel |
| Dış kılıf | LSZH/LS0H |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

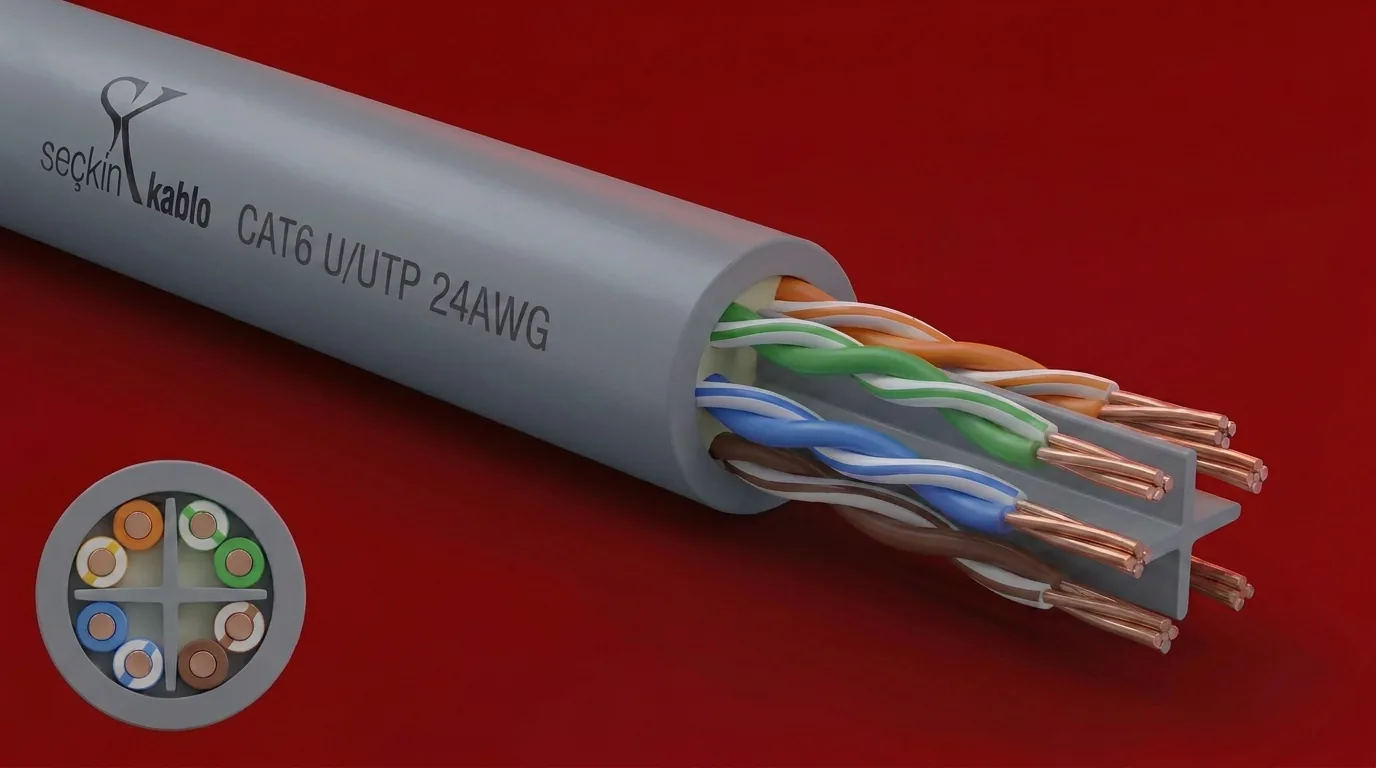

Cat 6 UTP 24 AWG
Ekransız Cat 6 (24 AWG); 250 MHz · 1 Gigabit Ethernet yapısal kablolama.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Ekransız (PE çapraz ayırıcı) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektrolitik bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1018 · ø 6,0 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

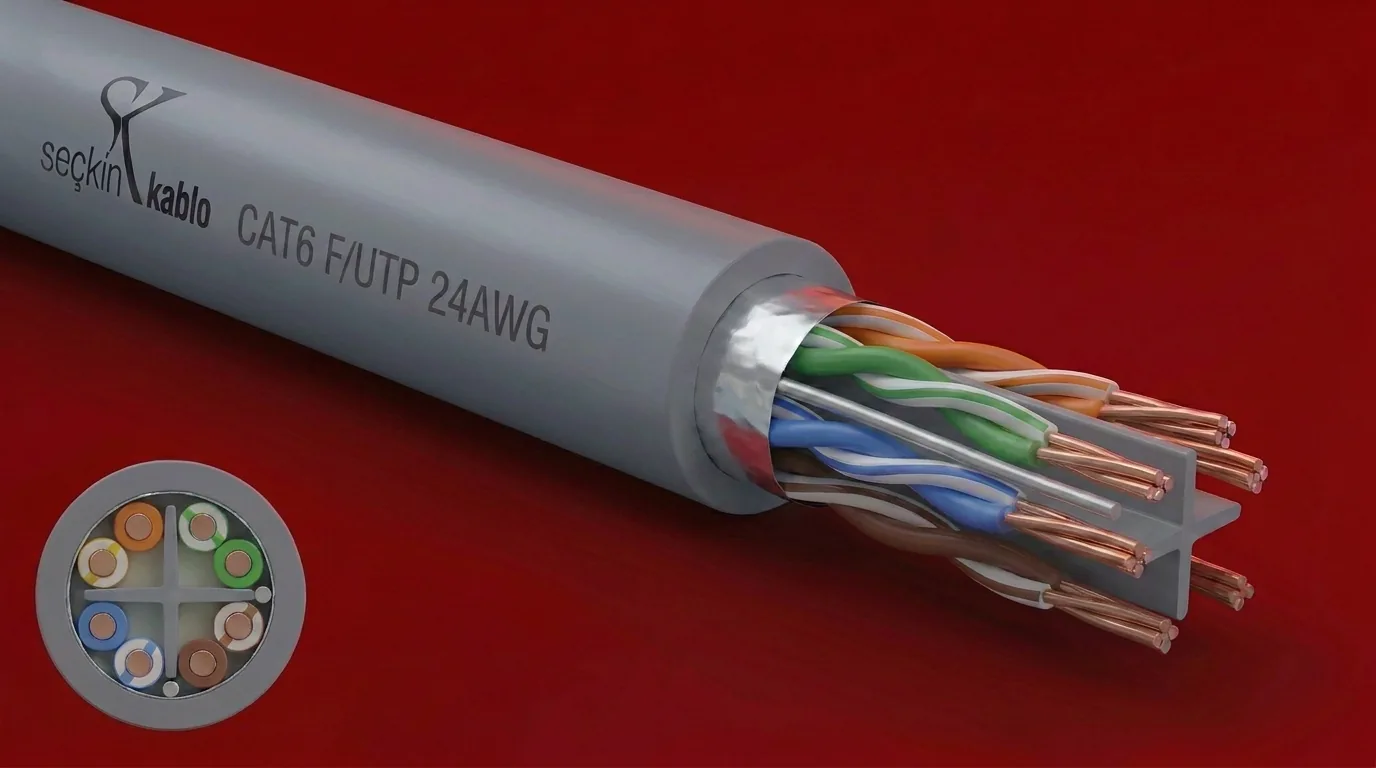

Cat 6 FTP 24 AWG
Folyo ekranlı Cat 6 (24 AWG); 250 MHz · 1 Gigabit korumalı veri iletimi.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Pet bant (min. %100) + kalaylı bakır tel, toprak teli ø 26 AWG |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektrolitik bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1018 · ø 7,2 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

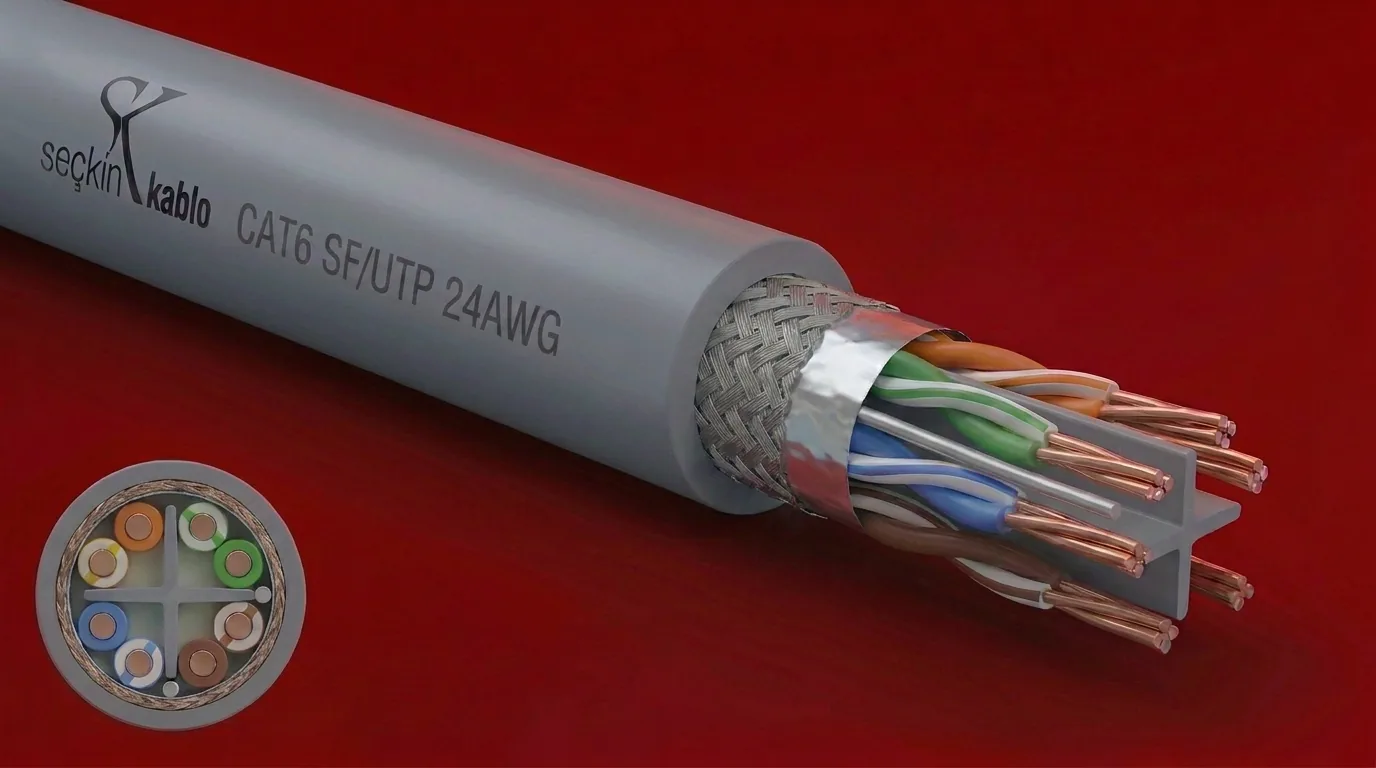

Cat 6 SFTP 24 AWG
Folyo + örgü ekranlı Cat 6 (24 AWG); 250 MHz · 1 Gigabit yüksek korumalı iletim.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Al-Pet folyo (%100) + kalaylı bakır örgü (%50) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektrolitik bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1018 · ø 7,6 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

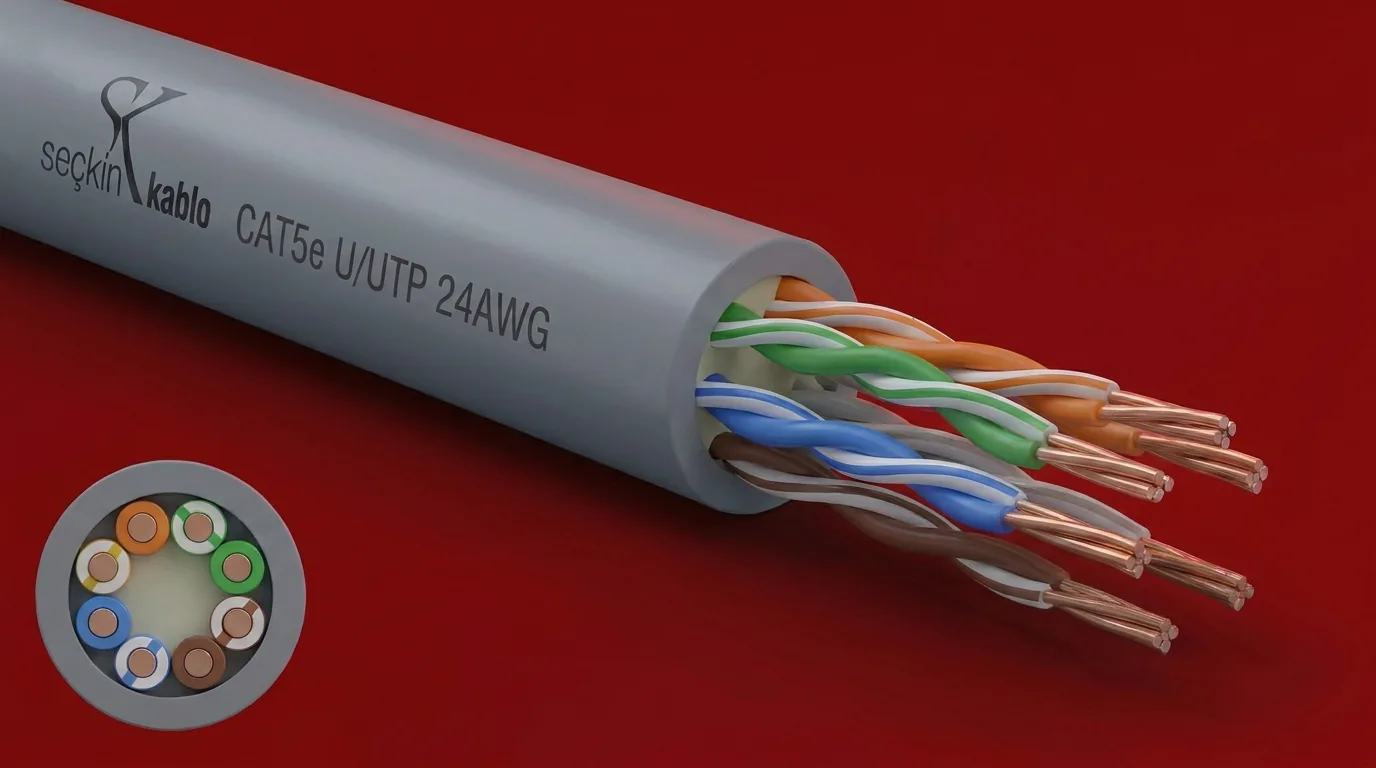

Cat 5e UTP 24 AWG
Ekransız Cat 5e; 250 MHz · 1 Gigabit Ethernet ses-görüntü-veri tesisat kablolaması.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Ekransız (UTP) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektro bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1015 · ø 5,0 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.

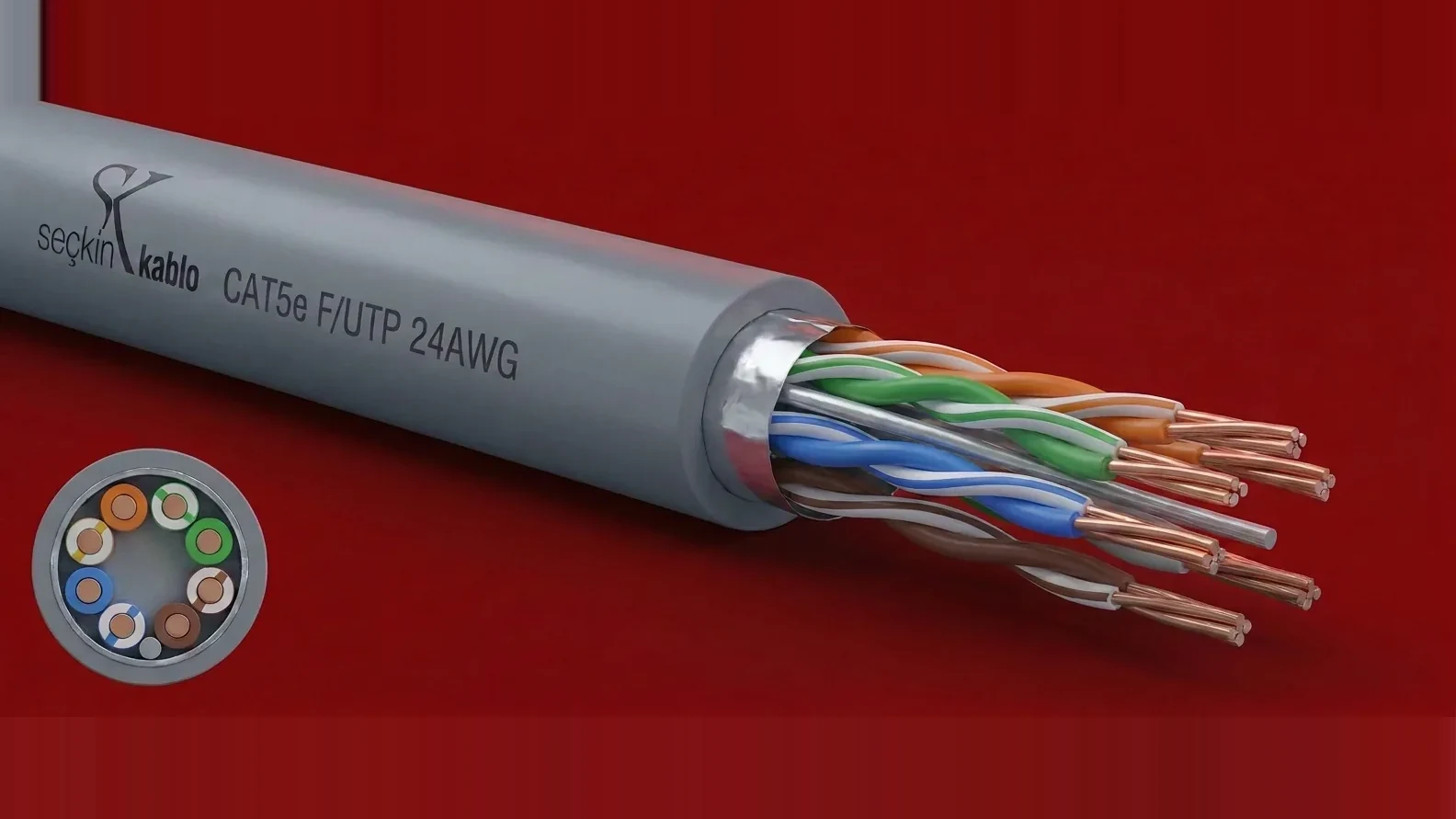

Cat 5e FTP 24 AWG
Folyo ekranlı Cat 5e; 250 MHz · 1 Gigabit korumalı veri iletimi.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Pet bant (min. %100) + kalaylı bakır tel, toprak teli ø 26 AWG |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektrolitik bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1015 · ø 6,0 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.
Cat 5e SFTP 24 AWG
Folyo + örgü ekranlı Cat 5e; 250 MHz · 1 Gigabit yüksek korumalı iletim.
| Bant Genişliği / Uygulama | 250 MHz · 1 Gigabit Ethernet |
|---|---|
| Ekran | Al-Pet folyo (min. %100) + kalaylı bakır örgü (%50) |
| Empedans | 100 ± 5 Ω @100 MHz |
| Kapasite | 50 pF/m |
| Yayılma hızı | %67–69 |
| Yalıtım direnci | >5000 MΩ/m |
| Test gerilimi | 1000 V |
| Çalışma gerilimi | 125 V |
| Çalışma sıcaklığı | −20…+60 °C |
| Bükülme çapı | 4 × D |
| İç iletken | ø 24 AWG elektro bakır tel · HDPE (TIA 568) |
| Dış kılıf | LSZH/LS0H · RAL 1015 · ø 6,4 mm |
Kullanım: bilgi iletim sistemleri, ses-görüntü-data uygulamaları.
Sık Sorulan Sorular — Data Kabloları
Cat 5e ile Cat 6 arasındaki fark nedir?
Cat 6, daha yüksek bant genişliği ve daha sıkı parazit toleransıyla gigabit üzeri hızlarda daha güvenli çalışır. Yeni kurulumlarda Cat 6 öneririz; Cat 5e mevcut tesisatların genişletilmesinde ekonomik seçenektir.
UTP, FTP ve SFTP'yi nasıl seçmeliyim?
Ofis gibi düşük parazitli ortamlarda UTP yeterlidir. Pano ve enerji hatlarına yakın güzergâhlarda folyo ekranlı FTP, yoğun elektromanyetik gürültülü endüstriyel sahalarda çift ekranlı SFTP tercih edilmelidir.
Data kablosunda maksimum mesafe nedir?
Standart bakır ethernet hattında kalıcı bağlantı 90 m, patch kablolarla birlikte toplam 100 m'dir. Daha uzun mesafelerde ara aktif cihaz planlanmalıdır.
LSZH kılıf ne zaman tercih edilmeli?
İnsan yoğun kapalı alanlarda (okul, hastane, AVM, veri merkezi) yangın anında düşük duman ve halojensiz gaz salımı için LSZH kılıflı ürünler tercih edilmelidir; birçok şartnamede zorunludur.
