Koaksiyel Görüntü Kabloları
RG6, RG11, RG59 ve Mini U serisi; 75 Ω karakteristik empedansla üretilen koaksiyel görüntü kabloları. Uydu, anten ve TV dağıtım sistemlerinde düşük zayıflamalı, kararlı yüksek frekans iletimi sağlar.
Serinin tamamı ve teknik profilleri
Her ürünün teknik detayını açarak ortak elektriksel profil ile ekran yapısını inceleyebilirsiniz.

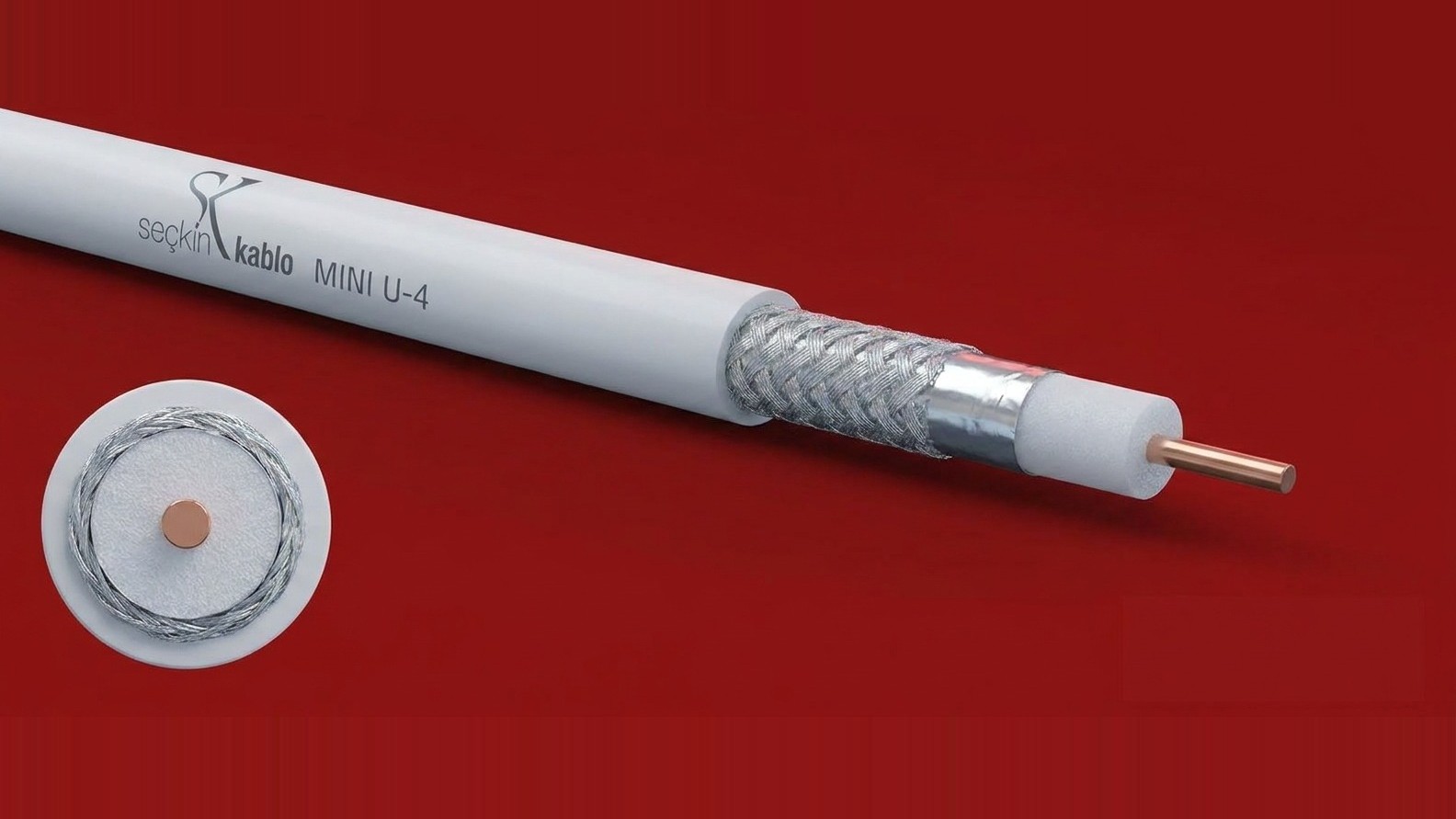

Mini U-4
Alüminyum ekranlı ince koaksiyel; düşük zayıflamalı anten sistemleri ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,70 mm bakır |
| Yalıtkan | 2,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 4,40 mm |
Kullanım: kısa mesafe TV/uydu abone hatları; daire içi dağıtım.
Mini U-6
Bakır ekranlı ince koaksiyel; düşük zayıflamalı anten sistemleri ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,80 mm bakır |
| Yalıtkan | 2,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 4,40 mm |
Kullanım: parazite açık kısa hatlarda abone bağlantısı; şaft ve pano geçişleri.

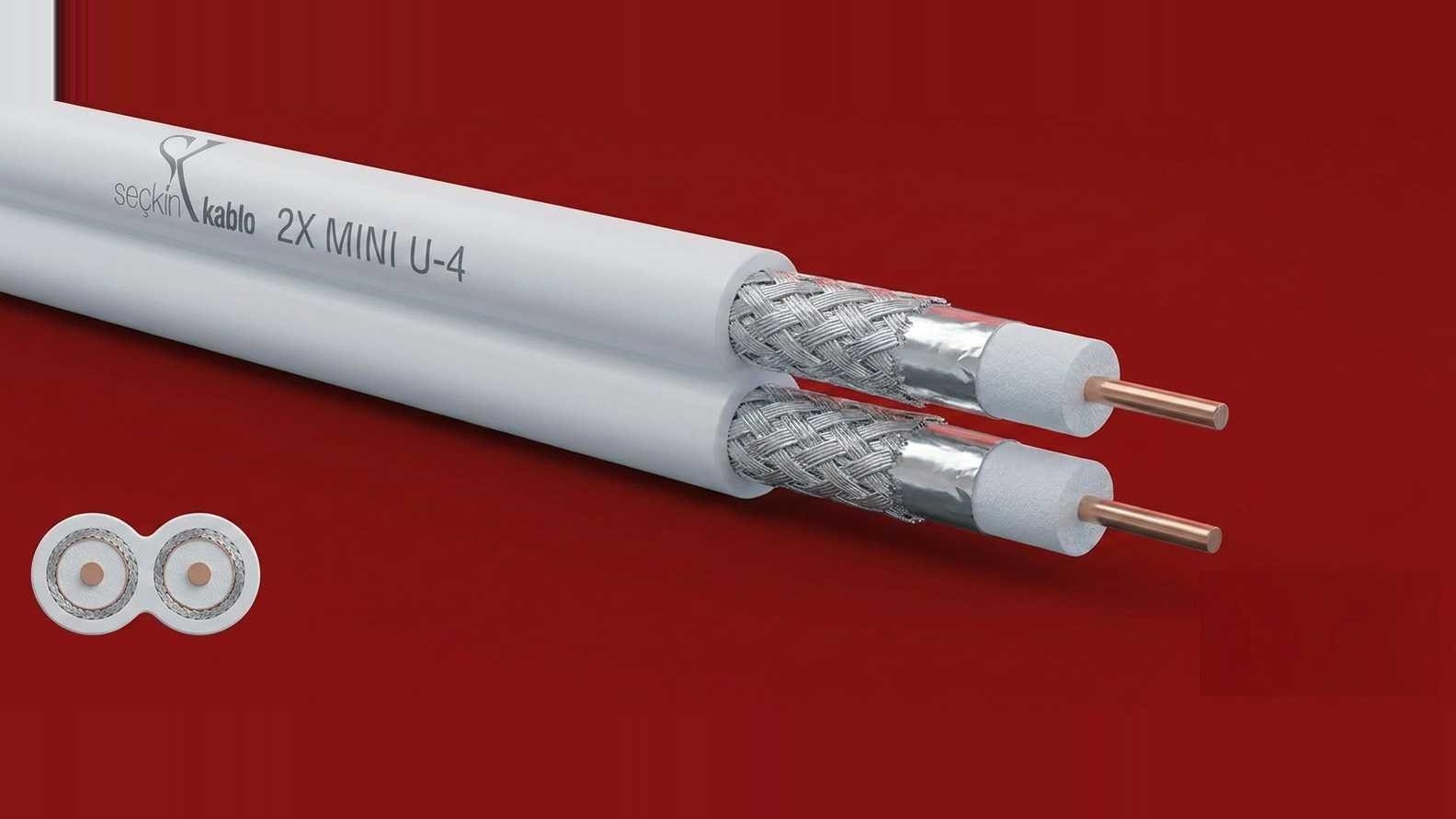

2X Mini U-4
Çift damarlı alüminyum ekranlı Mini U; anten sistemleri ile enstrüman ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,70 mm bakır |
| Yalıtkan | 2,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 9,00–4,40 mm (ikiz) |
Kullanım: çift hat tek kabloda: uydu LNB çift polarite abonelikleri.

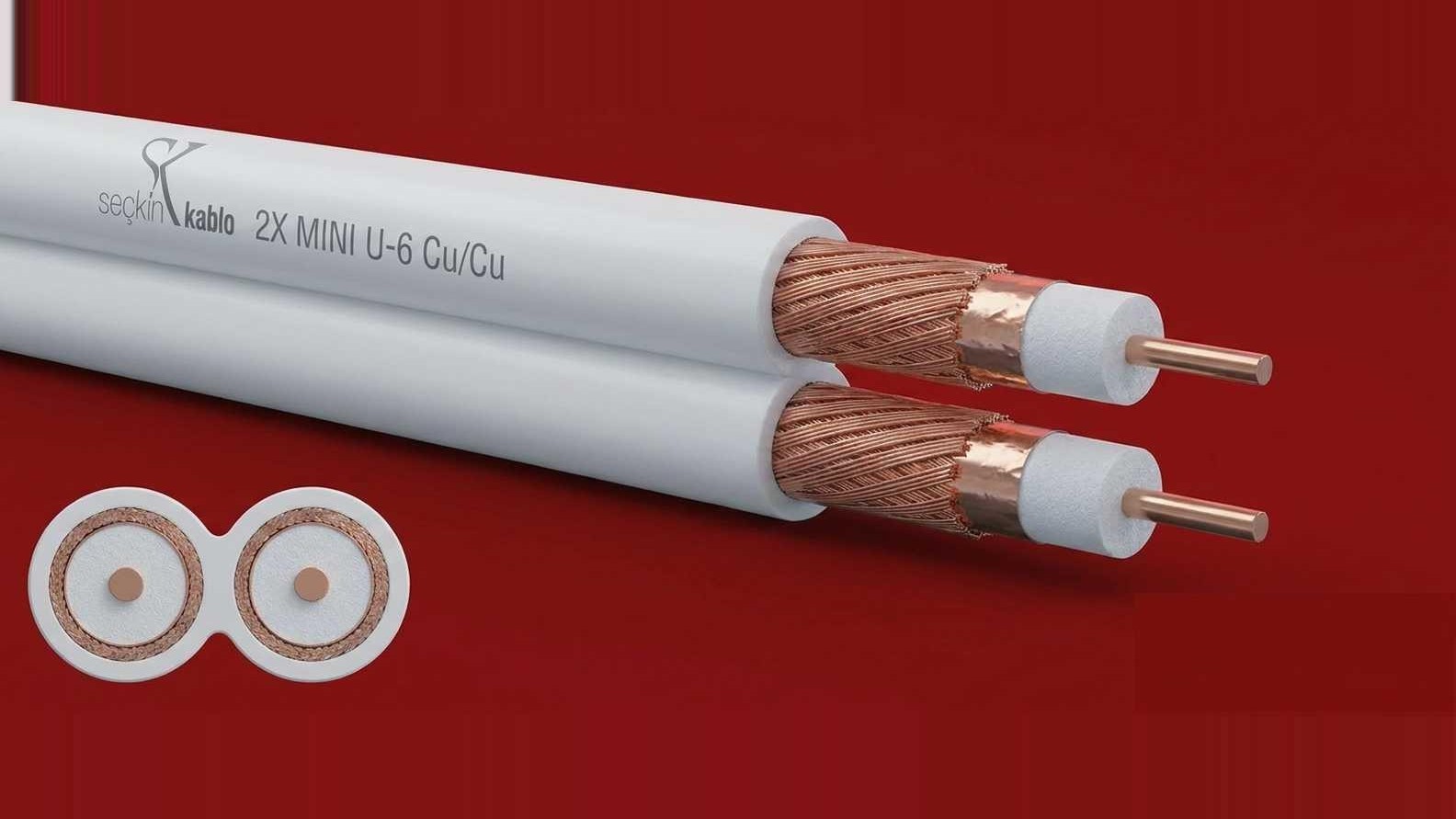

2X Mini U-6
Çift damarlı bakır ekranlı Mini U; anten sistemleri ile enstrüman ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,70 mm bakır |
| Yalıtkan | 2,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 9,00–4,40 mm (ikiz) |
Kullanım: çift hatta ek ekranlama; merkezi sistem dikey şaftları.
RG59 U-4
Alüminyum ekranlı RG59; düşük zayıflama istenen anten sistemleri ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 20 × D |
| İç iletken | 0,80 mm bakır |
| Yalıtkan | 3,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 5,80 mm |
Kullanım: klasik analog kamera ve kısa TV hatları; bakım ve yenileme işleri.

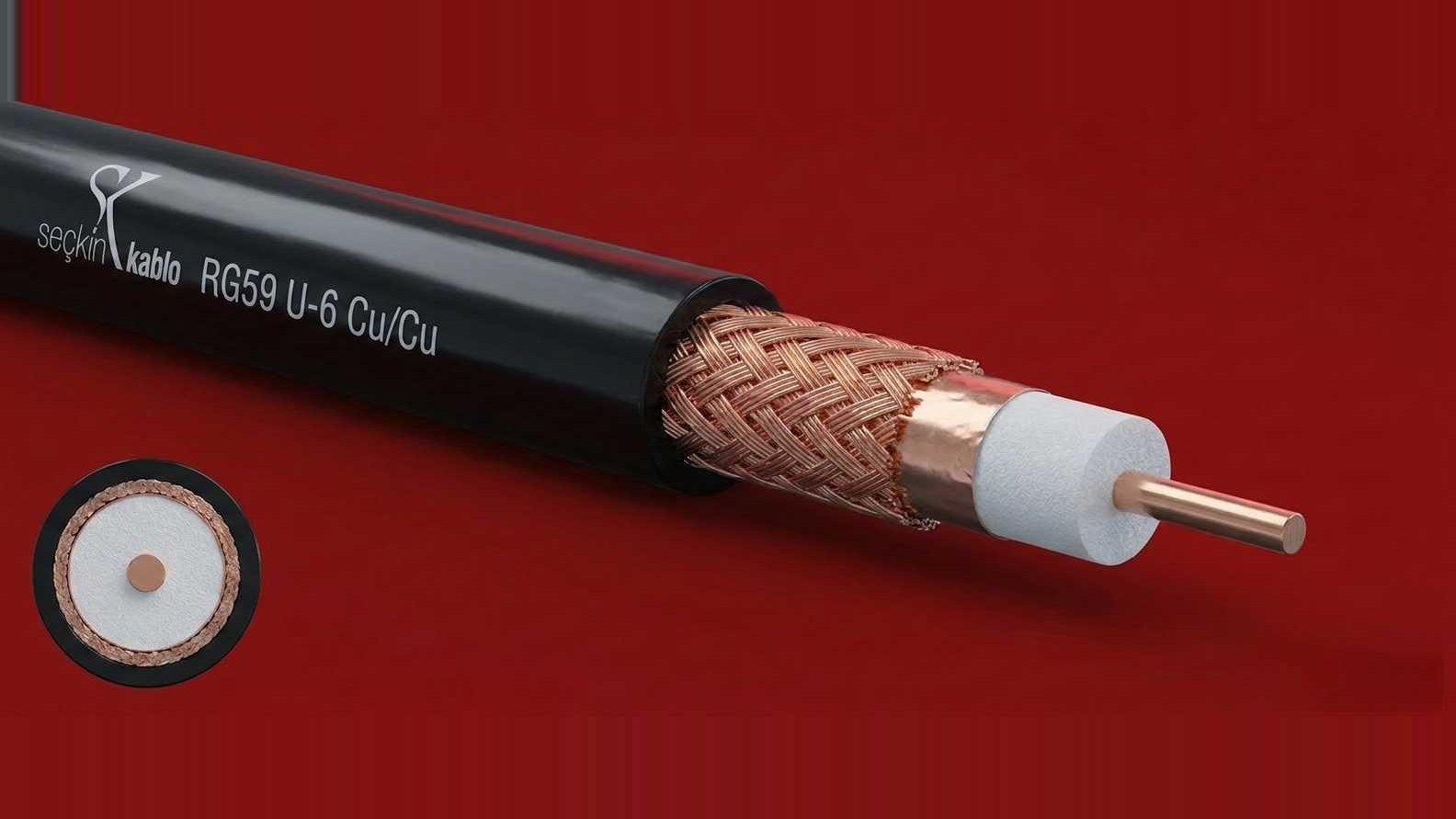

RG59 U-6
Bakır ekranlı RG59; düşük zayıflama istenen anten sistemleri ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,80 mm bakır |
| Yalıtkan | 3,70 mm polietilen (PE) |
| Dış kılıf | PVC · ø 5,80 mm |
Kullanım: parazitli ortamda analog görüntü hatları; makine daireleri.

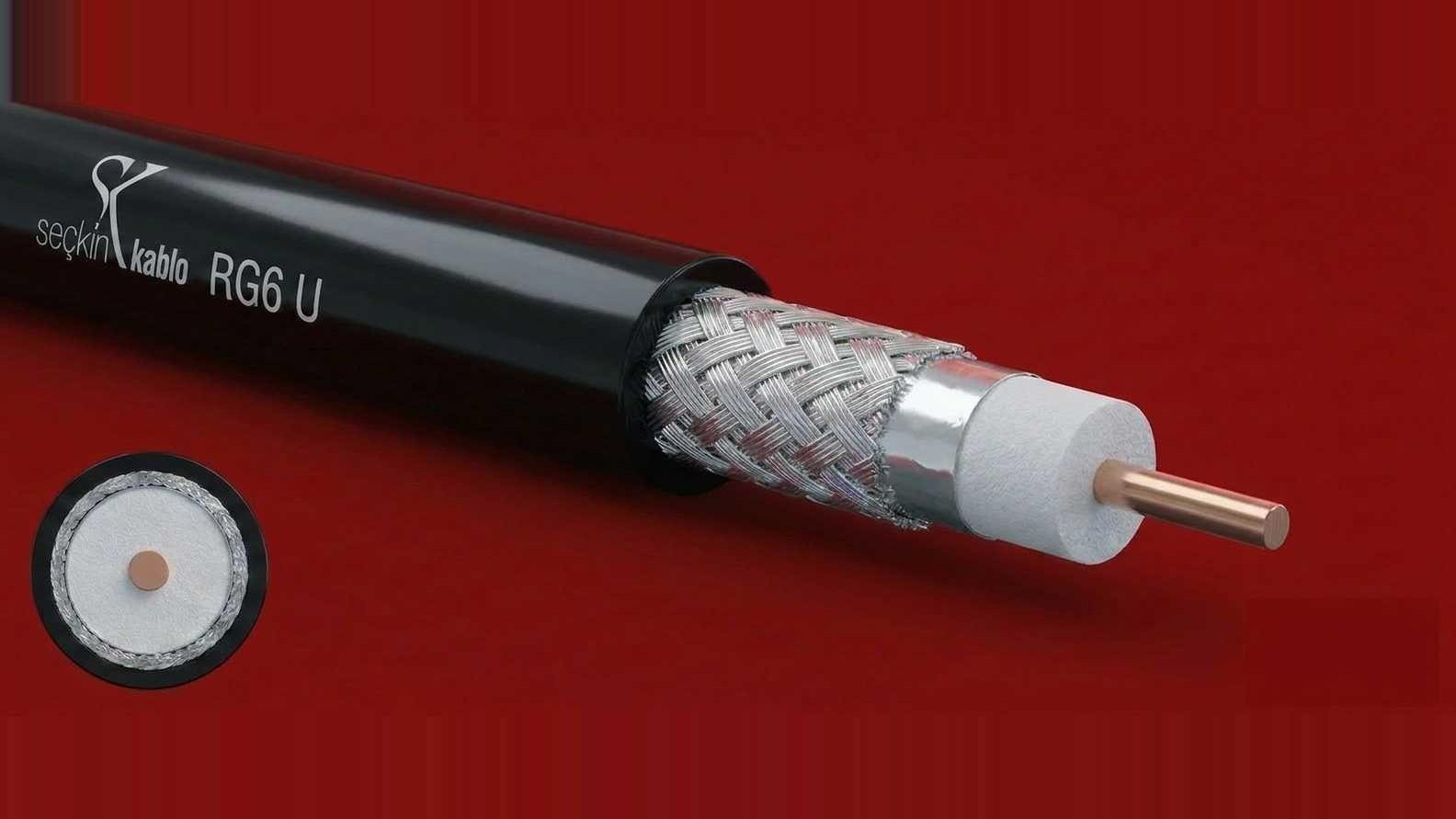

RG6 U
Alüminyum ekranlı RG6; düşük zayıflama istenen anten sistemleri ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,90 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | PVC · ø 6,80 mm |
Kullanım: genel amaçlı TV/uydu dağıtımı; konut abone hatları.
RG6/U-4
Alüminyum ekranlı RG6/U-4; anten sistemleri ile enstrüman ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 20 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | PVC · ø 6,80 mm |
Kullanım: merkezi TV (SMATV) dağıtımı; kat dağıtım hatları.
RG6/U-6
Bakır ekranlı RG6/U-6; anten sistemleri ile enstrüman ve cihaz bağlantılarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | PVC · ø 6,90 mm |
Kullanım: uzun abone hatlarında düşük kayıp ve iyi ekranlama; çok katlı konutlar.

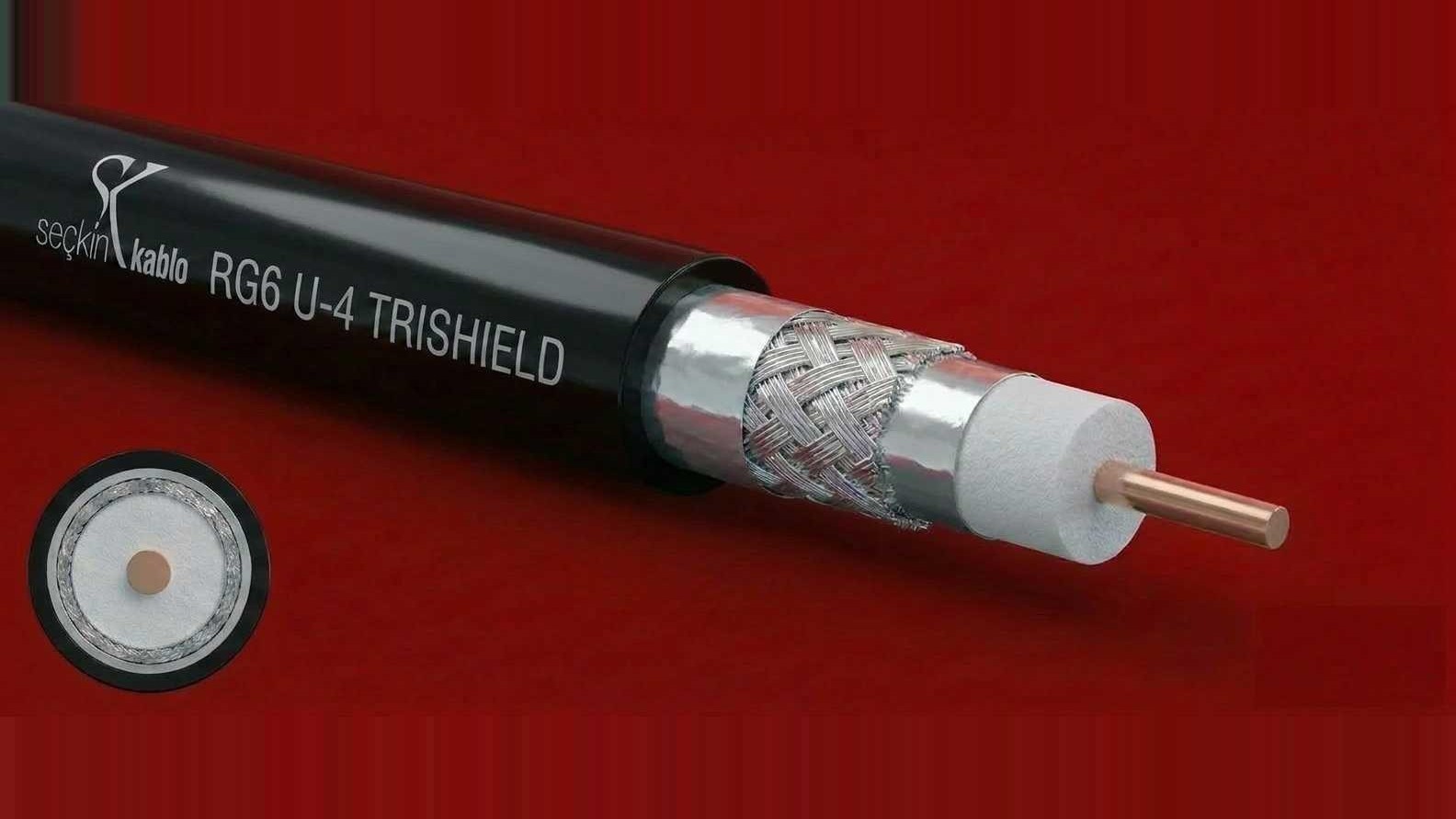

RG6 U-4 Trisheld
Üçlü ekranlı (trishield) alüminyum RG6; yüksek korumalı anten ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + tel örgü + alüminyum folyo (üçlü ekran) |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 20 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | PVC · ø 6,80 mm |
Kullanım: üç katlı ekranla yoğun RF alanlarında dağıtım; verici yakını tesisler.

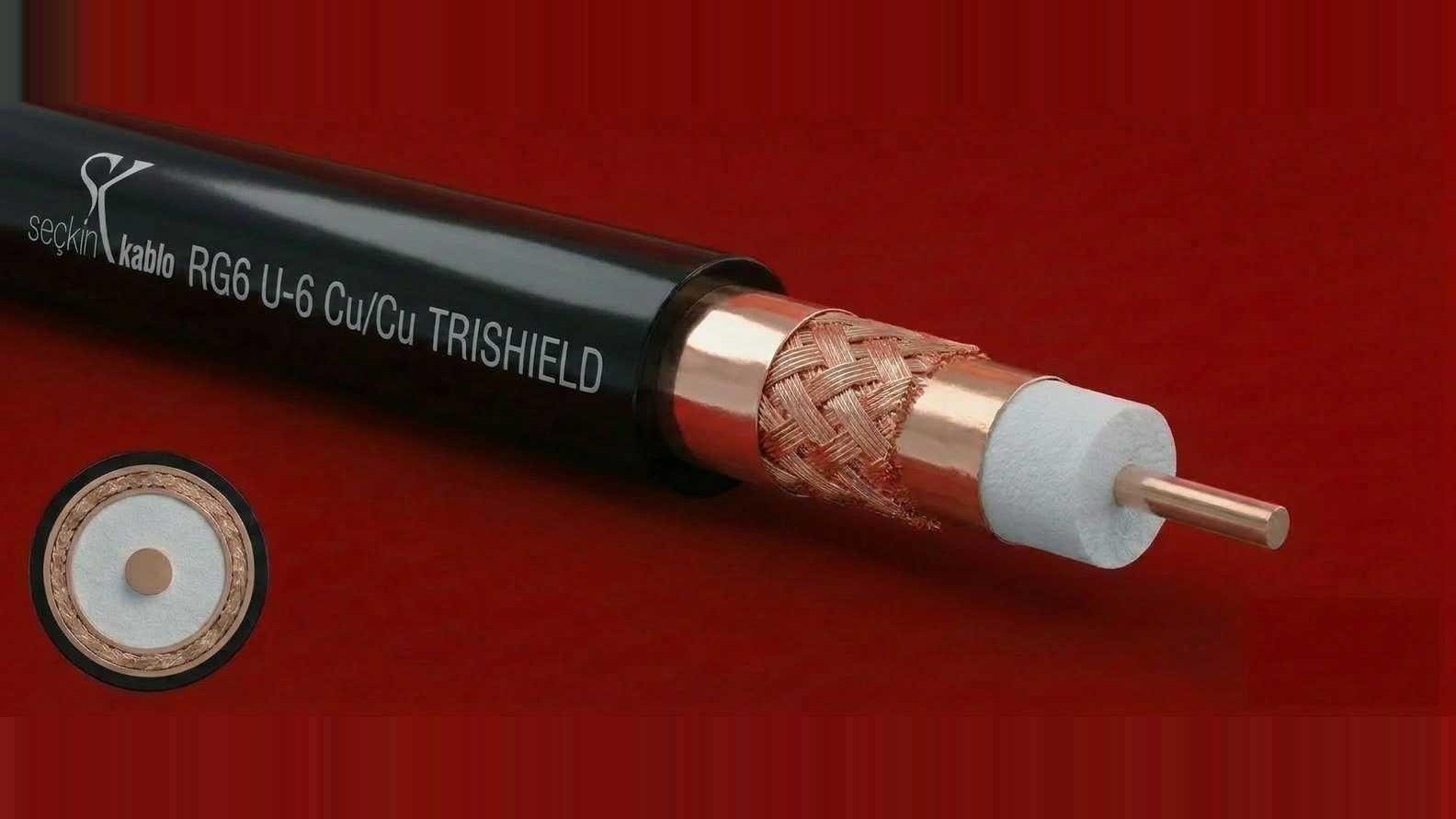

RG6 U-6 Trisheld
Üçlü ekranlı (trishield) bakır RG6; yüksek korumalı anten ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + tel örgü + bakır folyo (üçlü ekran) |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | PVC · ø 6,90 mm |
Kullanım: en yüksek ekranlama isteyen SMATV omurgaları; otel ve hastane dikeyleri.

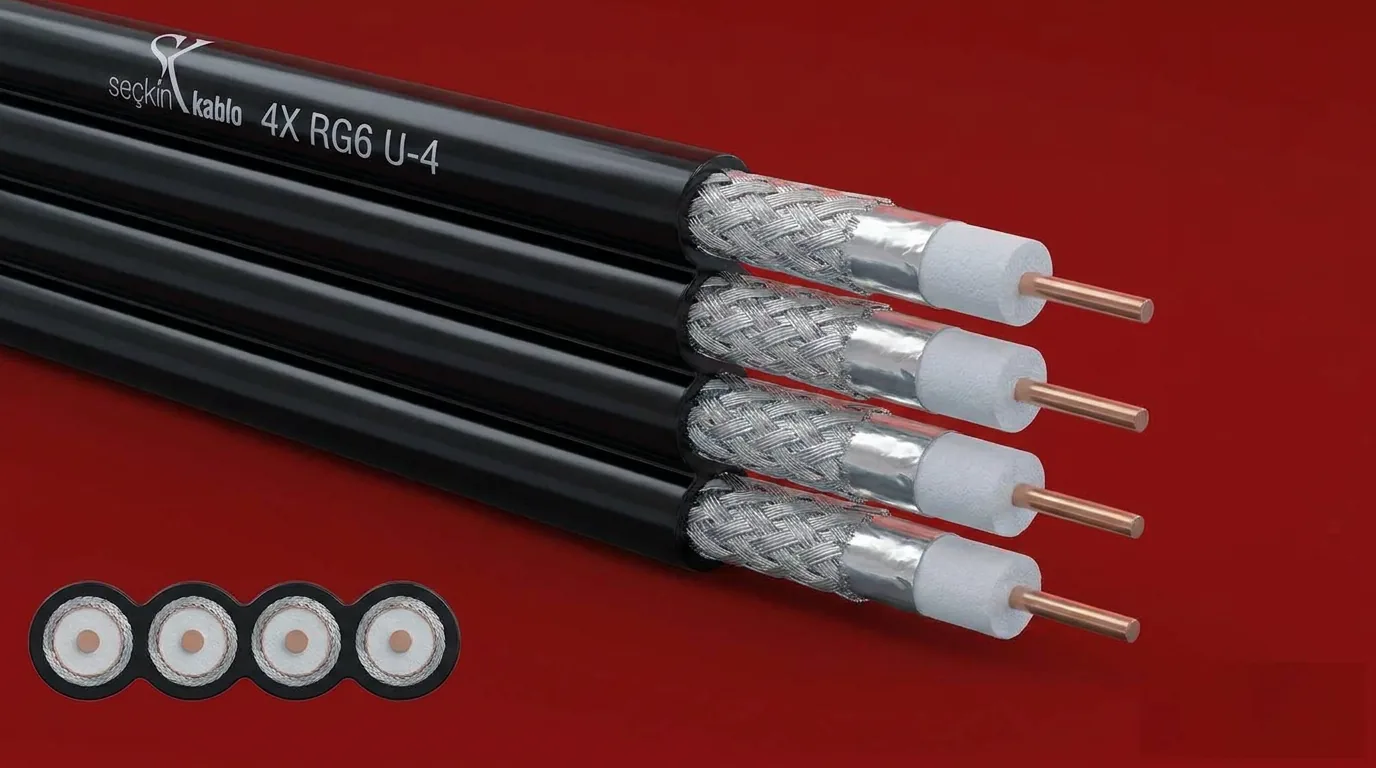

4X RG6 U-4
Dört koaksiyelli alüminyum ekranlı RG6; çoklu anten ve cihaz bağlantı hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 20 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | Koaksiyel kılıf ø 6,80 mm · dış PVC ø 17,50 mm |
Kullanım: dört hat tek gövdede: multiswitch uydu sistemleri.

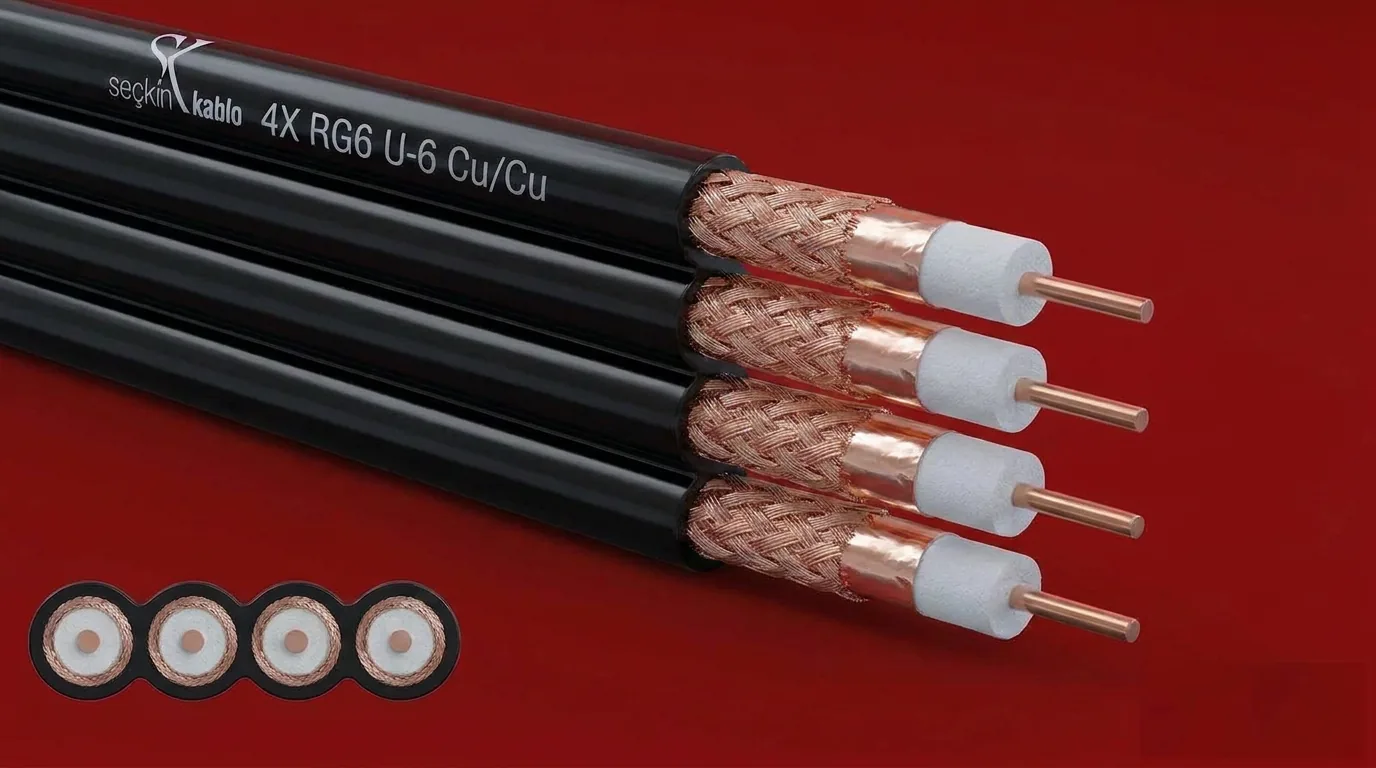

4X RG6 U-6
Dört koaksiyelli bakır ekranlı RG6; çoklu anten ve cihaz bağlantı hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | Koaksiyel kılıf ø 6,80 mm · dış PVC ø 17,50 mm |
Kullanım: multiswitch dikeylerinde ek parazit koruması; büyük siteler.
RG11 U-4
Alüminyum ekranlı RG11; uzun mesafe düşük zayıflamalı anten ve dağıtım hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Alüminyum folyo + alüminyum tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 5,0 kV |
| Çalışma gerilimi | 2,0 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,63 mm bakır |
| Yalıtkan | 7,10 mm polietilen (PE) |
| Dış kılıf | PVC · ø 10,10 mm |
Kullanım: uzun mesafe ana dağıtım (trunk) hatları; site içi omurga.
RG11 U-6
Bakır ekranlı RG11; uzun mesafe düşük zayıflamalı anten ve dağıtım hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 5,0 kV |
| Çalışma gerilimi | 2,0 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,63 mm bakır |
| Yalıtkan | 7,10 mm polietilen (PE) |
| Dış kılıf | PVC · ø 10,10 mm |
Kullanım: en düşük zayıflamalı uzun omurga; head-end çıkışları ve kampüs hatları.

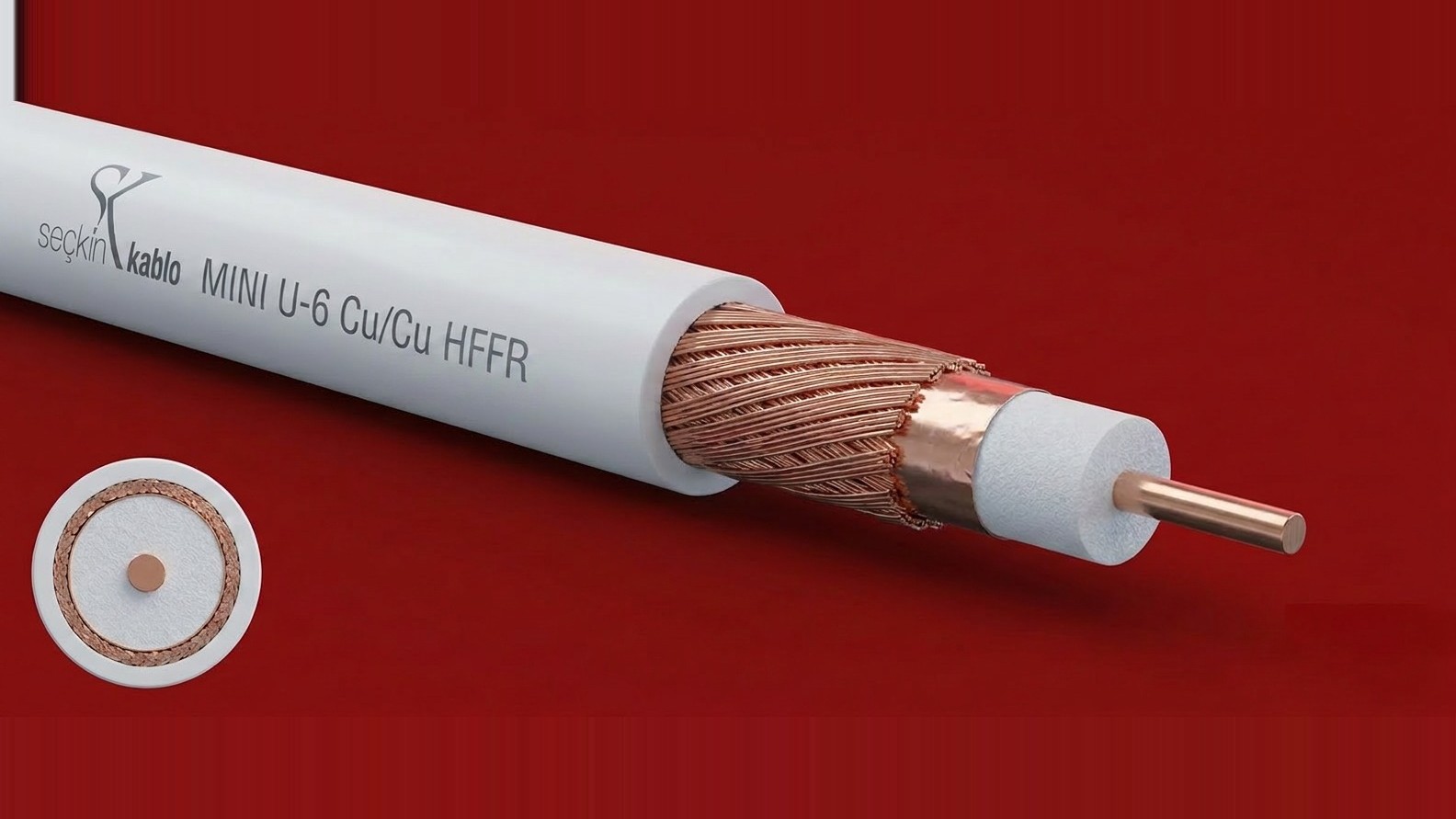

Mini U-6 HFFR
Bakır ekranlı ince koaksiyel, halojensiz HFFR dış kılıf; yangın güvenliği aranan iç mekanlarda anten/CCTV bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 2,5 kV |
| Çalışma gerilimi | 1,1 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,80 mm bakır |
| Yalıtkan | 2,70 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 4,40 mm |
Kullanım: hastane, otel, AVM, tünel, metro gibi yangın güvenliği kritik iç mekanlarda anten/uydu/CCTV.
RG59 U-6 HFFR
Bakır ekranlı RG59, halojensiz HFFR dış kılıf; yangın güvenlikli mekanlarda CCTV, anten ve cihaz bağlantıları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 0,80 mm bakır |
| Yalıtkan | 3,70 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 5,80 mm |
Kullanım: hastane, otel, AVM, tünel, metro gibi yangın güvenliği kritik iç mekanlarda CCTV, anten ve dağıtım.
RG6/U-6 HFFR
Bakır ekranlı RG6, halojensiz HFFR dış kılıf; yangın güvenliği aranan iç mekan uydu ve anten sistemleri için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 20 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 6,80 mm |
Kullanım: hastane, otel, AVM, tünel, metro gibi yangın güvenliği kritik iç mekanlarda uydu ve anten.
RG6 U-6 Trisheld HFFR
Üçlü ekranlı bakır RG6, halojensiz HFFR dış kılıf; yangın güvenlikli tesislerde yüksek parazit korumalı uydu ve anten sistemleri için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü + bakır folyo (üçlü ekran) |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 3,0 kV |
| Çalışma gerilimi | 1,3 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,00 mm bakır |
| Yalıtkan | 4,60 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 6,90 mm |
Kullanım: hastane, otel, veri merkezi, metro, tünel gibi hem yangın hem parazit korumasının kritik olduğu tesisler.

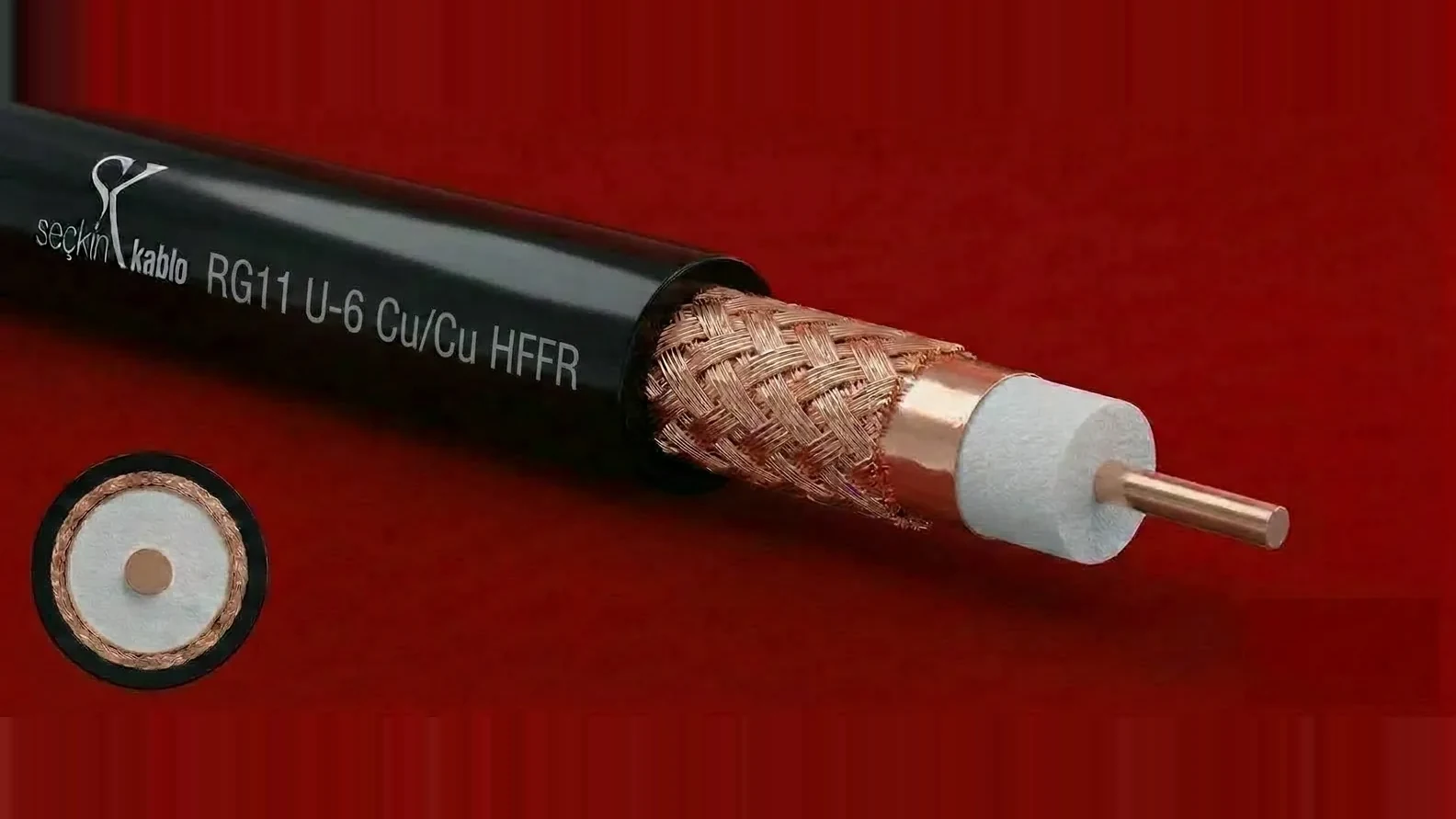

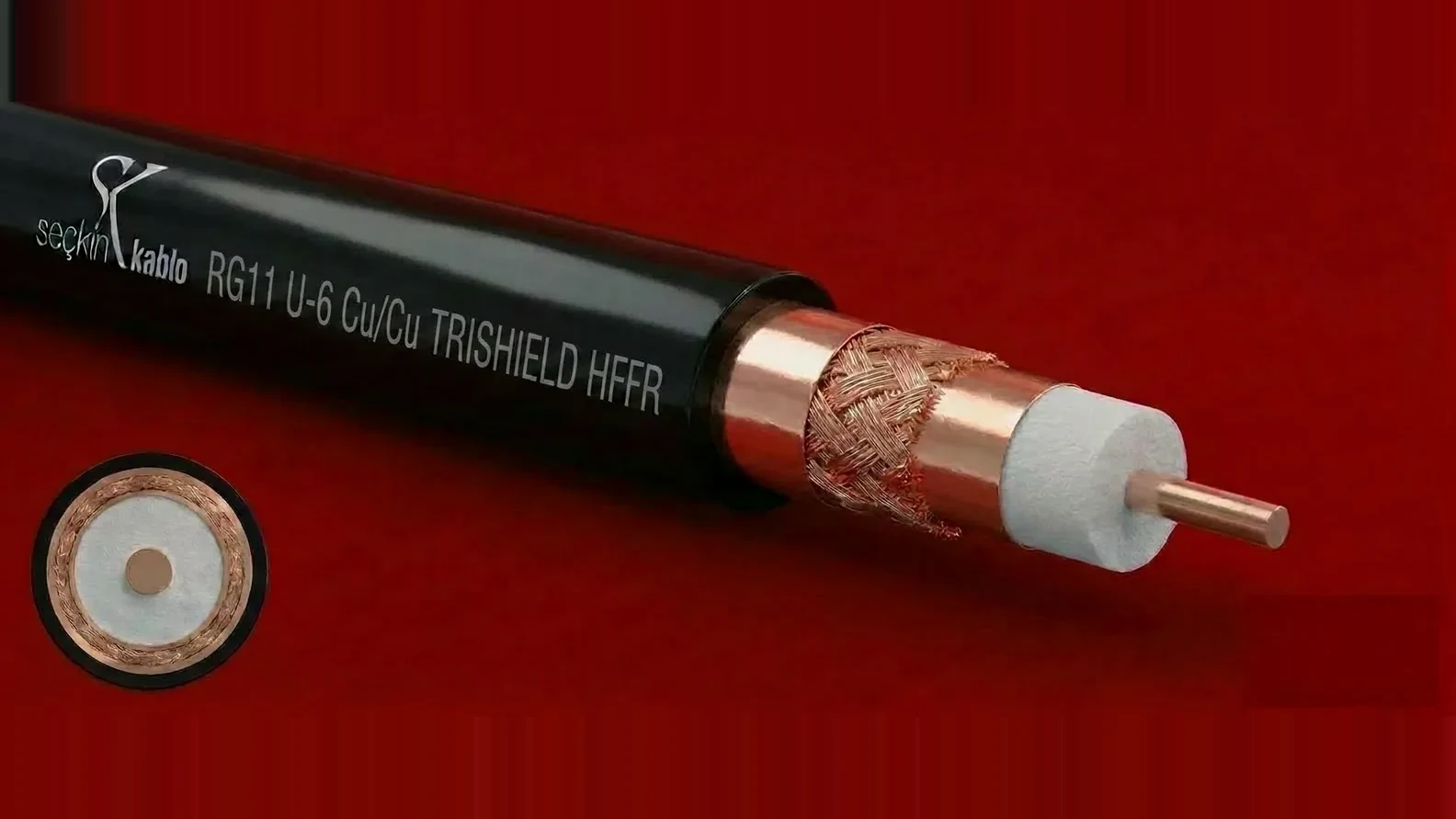

RG11 U-6 HFFR
Bakır ekranlı RG11, halojensiz HFFR dış kılıf; yangın güvenlikli tesislerde uzun mesafe düşük zayıflamalı dağıtım hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 5,0 kV |
| Çalışma gerilimi | 2,0 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,63 mm bakır |
| Yalıtkan | 7,10 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 10,10 mm |
Kullanım: hastane, otel, AVM, metro, tünel gibi yangın güvenliği kritik tesislerde uzun mesafe anten/uydu/TV dağıtımı.
RG11 U-6 Trisheld
Üçlü ekranlı bakır RG11; uzun mesafe yüksek parazit korumalı uydu ve anten dağıtım omurgalarında kullanılır.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü + bakır folyo (üçlü ekran) |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 5,0 kV |
| Çalışma gerilimi | 2,0 kV |
| Çalışma sıcaklığı | −40…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,63 mm bakır |
| Yalıtkan | 7,10 mm polietilen (PE) |
| Dış kılıf | PVC · ø 10,30 mm |
Kullanım: yüksek parazit korumasının kritik olduğu uzun hat uydu, IF/RF ve profesyonel yayın dağıtımı.
RG11 U-6 Trisheld HFFR
Üçlü ekranlı bakır RG11, halojensiz HFFR dış kılıf; yangın güvenlikli tesislerde uzun mesafe ve yüksek parazit korumalı omurga hatları için.
| Empedans | 75 ± 3 Ω |
|---|---|
| Kapasite | 55 ± 3 pF/m |
| Yayılma hızı | %82 |
| Ekran | Bakır folyo + bakır tel örgü + bakır folyo (üçlü ekran) |
| Yalıtım direnci | >2000 MΩ/km |
| Test gerilimi | 5,0 kV |
| Çalışma gerilimi | 2,0 kV |
| Çalışma sıcaklığı | −30…+70 °C |
| Bükülme çapı | 10 × D |
| İç iletken | 1,63 mm bakır |
| Yalıtkan | 7,10 mm polietilen (PE) |
| Dış kılıf | HFFR (halojensiz alev geciktirici) · ø 10,30 mm |
Kullanım: hastane, veri merkezi, metro, tünel, havalimanı gibi hem yangın güvenliğinin hem parazit korumasının kritik olduğu omurga hatları.
Sık Sorulan Sorular — Koaksiyel Görüntü Kabloları
RG59, RG6 ve RG11 arasında nasıl seçim yapılır?
Seçim mesafeye ve kabul edilebilir zayıflamaya göre yapılır: kısa hatlarda RG59, standart bina içi TV/uydu dağıtımında RG6, uzun omurga ve trunk hatlarında RG11 kullanılır.
U-4 ile U-6 arasındaki fark nedir?
Fark örgü ekran yoğunluğundadır. U-6 daha yüksek ekranlama sağlar; parazite açık güzergâhlarda ve uzun hatlarda U-6 öneririz.
Trisheld ne demektir?
Üç katlı (folyo + örgü + folyo) ekran yapısıdır. Verici yakını bölgeler ve yoğun RF ortamlarında en yüksek parazit bağışıklığını sağlar.
Uydu (multiswitch) sistemlerinde hangi kablo kullanılmalı?
Standart abone hatlarında RG6 yeterlidir. Multiswitch dikeylerinde 2X veya 4X RG6 ile birden fazla polarite tek gövdede taşınır.
