Kumanda Kabloları
LSCYCY, YSLY ve HSLH serisi; bükülü bakır iletken ve numara kodlu damarlarla esnek kumanda ve otomasyon hatları. 300/500 V çalışma gerilimi, halojensiz ve yağa dayanıklı seçenekleriyle hareketli makine ve tesis panolarında güvenilir bağlantı sağlar.
Eşleşen ürün bulunamadı.
300/500 V

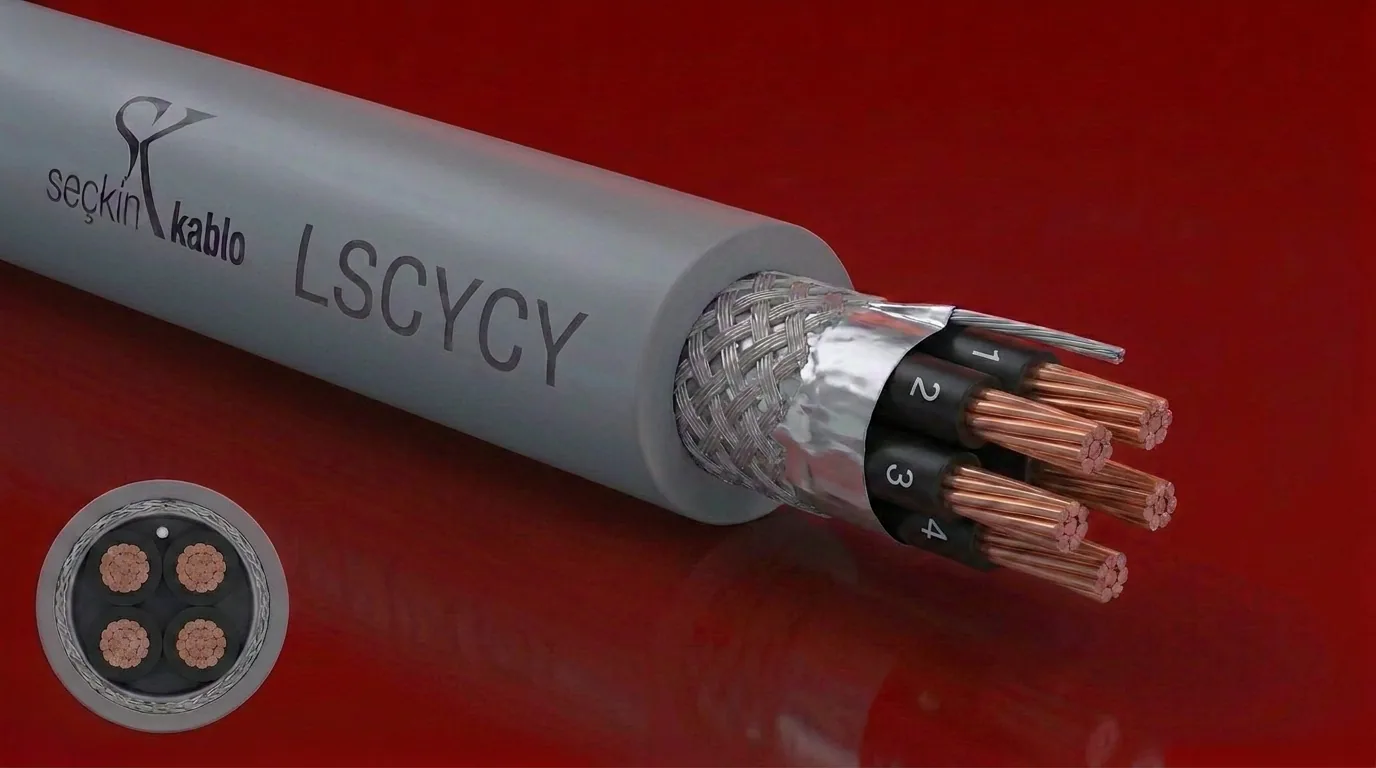

LSCYCY
PVC izole ve kılıflı, damarları numara kodlu, kalaylı bakır örgü ekranlı esnek kumanda kablosu.
| İç iletken | Bükülü bakır tel, siyah damar beyaz numara kodlu (EN 50334) |
|---|---|
| İzolasyon | PVC (EN 50334 kodlamasına uygun) |
| İç kılıf | PVC |
| Ekran | Kalaylı bakır tellerden örgü ekran |
| Dış kılıf | PVC · RAL 7001 gri |
| Çalışma sıcaklığı | −30…+70 °C |
| İletken direnci | 0,5 mm²: 39,0 · 0,75: 26,0 · 1,0: 19,5 · 1,5: 13,3 · 2,5: 7,98 Ω/km (maks.) |
| Test gerilimi | 2500 V |
| Çalışma gerilimi | 300/500 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,50 | 6,8 | 19 | 69 |
| 3×0,50 | 7,1 | 24 | 74 |
| 4×0,50 | 7,7 | 29 | 85 |
| 5×0,50 | 8,2 | 35 | 101 |
| 6×0,50 | 8,9 | 41 | 119 |
| 7×0,50 | 8,9 | 45 | 122 |
| 8×0,50 | 9,4 | 55 | 135 |
| 10×0,50 | 10,1 | 61 | 152 |
| 12×0,50 | 11,0 | 72 | 179 |
| 2×0,75 | 7,2 | 24 | 80 |
| 3×0,75 | 7,7 | 32 | 90 |
| 4×0,75 | 8,2 | 40 | 101 |
| 5×0,75 | 8,9 | 47 | 124 |
| 6×0,75 | 9,5 | 55 | 143 |
| 7×0,75 | 9,5 | 62 | 148 |
| 8×0,75 | 11,1 | 86 | 193 |
| 10×0,75 | 12,2 | 101 | 230 |
| 12×0,75 | 12,8 | 116 | 256 |
| 2×1,00 | 7,8 | 29 | 95 |
| 3×1,00 | 8,2 | 39 | 105 |
| 4×1,00 | 8,9 | 50 | 121 |
| 5×1,00 | 9,5 | 60 | 146 |
| 6×1,00 | 10,1 | 70 | 167 |
| 7×1,00 | 10,1 | 79 | 175 |
| 8×1,00 | 11,3 | 90 | 215 |
| 10×1,00 | 12,2 | 110 | 239 |
| 12×1,00 | 13,0 | 130 | 272 |
| 2×1,5 | 9,0 | 40 | 128 |
| 3×1,5 | 9,4 | 54 | 140 |
| 4×1,5 | 10,1 | 69 | 159 |
| 5×1,5 | 11,0 | 84 | 199 |
| 6×1,5 | 12,2 | 99 | 242 |
| 7×1,5 | 12,2 | 112 | 252 |
| 8×1,5 | 13,2 | 140 | 270 |
| 10×1,5 | 14,4 | 161 | 336 |
| 12×1,5 | 15,5 | 190 | 389 |
| 2×2,50 | 9,8 | 59 | 163 |
| 3×2,50 | 10,5 | 82 | 187 |
| 4×2,50 | 11,2 | 106 | 212 |
| 5×2,50 | 12,5 | 131 | 275 |
| 6×2,50 | 13,6 | 154 | 327 |
| 7×2,50 | 13,6 | 176 | 344 |
| 8×2,50 | 14,7 | 220 | 425 |
| 10×2,50 | 16,3 | 253 | 468 |
| 12×2,50 | 17,6 | 300 | 546 |
Kullanım: esnek kumanda ve otomasyon hatları.
DoP Belgesi
300/500 V

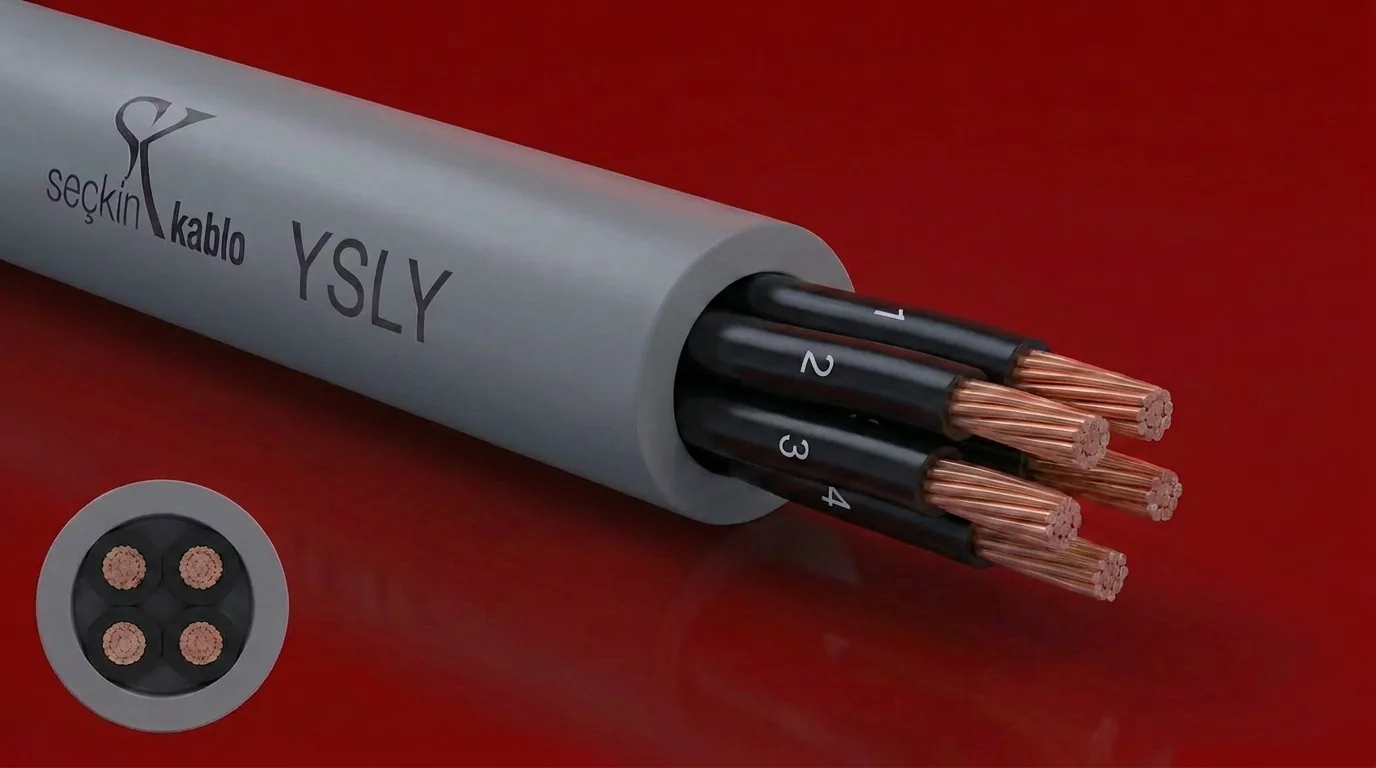

YSLY
PVC izole ve kılıflı, damarları numara kodlu esnek kumanda kablosu.
| İç iletken | Bükülü bakır tel, siyah damar beyaz numara kodlu (EN 50334) |
|---|---|
| İzolasyon | PVC (EN 50334 kodlamasına uygun) |
| Dış kılıf | PVC · RAL 7001 gri |
| Ekran | Ekransız |
| Çalışma sıcaklığı | −30…+70 °C |
| İletken direnci | 0,5 mm²: 39,0 · 0,75: 26,0 · 1,0: 19,5 · 1,5: 13,3 · 2,5: 7,98 Ω/km (maks.) |
| İzolasyon direnci | Min. 20 MΩ×km |
| Test gerilimi | 2500 V |
| Çalışma gerilimi | 300/500 V |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,50 | 4,8 | 9 | 37 |
| 3×0,50 | 5,1 | 14 | 40 |
| 4×0,50 | 5,5 | 18 | 45 |
| 5×0,50 | 6,2 | 23 | 61 |
| 6×0,50 | 6,7 | 27 | 72 |
| 7×0,50 | 7,3 | 32 | 75 |
| 8×0,50 | 8,1 | 39 | 89 |
| 10×0,50 | 9,0 | 45 | 102 |
| 12×0,50 | 9,5 | 55 | 123 |
| 2×0,75 | 5,2 | 14 | 45 |
| 3×0,75 | 5,5 | 20 | 51 |
| 4×0,75 | 6,2 | 27 | 61 |
| 5×0,75 | 6,7 | 34 | 77 |
| 6×0,75 | 7,5 | 41 | 96 |
| 7×0,75 | 7,5 | 48 | 101 |
| 8×0,75 | 8,3 | 58 | 115 |
| 10×0,75 | 9,1 | 68 | 137 |
| 12×0,75 | 9,8 | 82 | 159 |
| 2×1,00 | 5,6 | 18 | 55 |
| 3×1,00 | 6,2 | 27 | 65 |
| 4×1,00 | 6,7 | 36 | 75 |
| 5×1,00 | 7,5 | 45 | 99 |
| 6×1,00 | 8,1 | 55 | 117 |
| 7×1,00 | 8,1 | 64 | 124 |
| 8×1,00 | 9,1 | 79 | 145 |
| 10×1,00 | 9,8 | 91 | 167 |
| 12×1,00 | 10,8 | 109 | 201 |
| 2×1,5 | 6,8 | 27 | 81 |
| 3×1,5 | 7,4 | 40 | 94 |
| 4×1,5 | 8,1 | 53 | 109 |
| 5×1,5 | 9,0 | 66 | 143 |
| 6×1,5 | 9,8 | 80 | 171 |
| 7×1,5 | 9,8 | 93 | 181 |
| 8×1,5 | 11,0 | 115 | 211 |
| 10×1,5 | 12,1 | 133 | 251 |
| 12×1,5 | 13,2 | 160 | 297 |
| 2×2,50 | 7,8 | 44 | 114 |
| 3×2,50 | 8,3 | 66 | 131 |
| 4×2,50 | 9,2 | 88 | 156 |
| 5×2,50 | 10,1 | 111 | 202 |
| 6×2,50 | 11,2 | 133 | 246 |
| 7×2,50 | 11,2 | 155 | 264 |
| 8×2,50 | 12,4 | 177 | 302 |
| 10×2,50 | 13,8 | 222 | 365 |
| 12×2,50 | 15,1 | 267 | 434 |
Kullanım: esnek kumanda ve otomasyon hatları.
DoP Belgesi
300/500 V

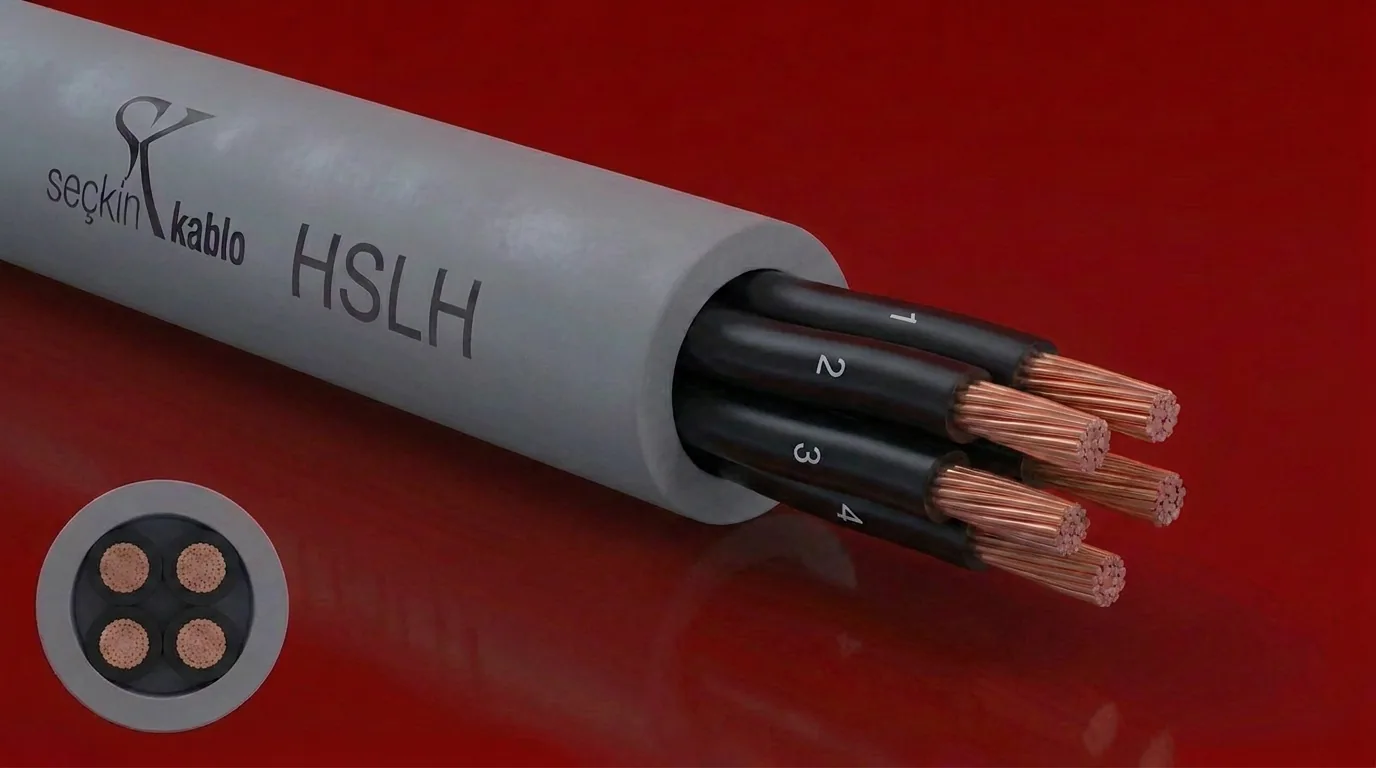

HSLH
Halojensiz (HFFR) izole ve kılıflı, damarları numara kodlu esnek kumanda kablosu.
| İç iletken | Bükülü bakır tel, siyah damar beyaz numara kodlu (EN 50334) |
|---|---|
| İzolasyon | HFFR (EN 50334 kodlamasına uygun) |
| Dış kılıf | HFFR · RAL 7001 gri |
| Ekran | Ekransız |
| Çalışma sıcaklığı | −30…+70 °C |
| İletken direnci | 0,5 mm²: 39,0 · 0,75: 26,0 · 1,0: 19,5 · 1,5: 13,3 · 2,5: 7,98 Ω/km (maks.) |
| İzolasyon direnci | Min. 20 MΩ×km |
| Test gerilimi | 2500 V |
| Çalışma gerilimi | 300/500 V |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,50 | 4,8 | 9 | 38 |
| 3×0,50 | 5,1 | 14 | 42 |
| 4×0,50 | 5,5 | 18 | 47 |
| 5×0,50 | 6,2 | 23 | 63 |
| 6×0,50 | 6,7 | 27 | 74 |
| 7×0,50 | 7,3 | 32 | 78 |
| 8×0,50 | 8,1 | 39 | 92 |
| 10×0,50 | 9,0 | 45 | 105 |
| 12×0,50 | 9,5 | 55 | 127 |
| 2×0,75 | 5,2 | 14 | 46 |
| 3×0,75 | 5,5 | 20 | 52 |
| 4×0,75 | 6,2 | 27 | 63 |
| 5×0,75 | 6,7 | 34 | 79 |
| 6×0,75 | 7,5 | 41 | 98 |
| 7×0,75 | 7,5 | 48 | 104 |
| 8×0,75 | 8,3 | 58 | 118 |
| 10×0,75 | 9,1 | 68 | 141 |
| 12×0,75 | 9,8 | 82 | 163 |
| 2×1,00 | 5,6 | 18 | 57 |
| 3×1,00 | 6,2 | 27 | 67 |
| 4×1,00 | 6,7 | 36 | 77 |
| 5×1,00 | 7,5 | 45 | 102 |
| 6×1,00 | 8,1 | 55 | 120 |
| 7×1,00 | 8,1 | 64 | 127 |
| 8×1,00 | 9,1 | 79 | 150 |
| 10×1,00 | 9,8 | 91 | 172 |
| 12×1,00 | 10,8 | 109 | 206 |
| 2×1,5 | 6,8 | 27 | 83 |
| 3×1,5 | 7,4 | 40 | 96 |
| 4×1,5 | 8,1 | 53 | 112 |
| 5×1,5 | 9,0 | 66 | 147 |
| 6×1,5 | 9,8 | 80 | 176 |
| 7×1,5 | 9,8 | 93 | 186 |
| 8×1,5 | 11,0 | 115 | 218 |
| 10×1,5 | 12,1 | 133 | 258 |
| 12×1,5 | 13,2 | 160 | 305 |
| 2×2,50 | 7,8 | 44 | 117 |
| 3×2,50 | 8,3 | 66 | 134 |
| 4×2,50 | 9,2 | 88 | 159 |
| 5×2,50 | 10,1 | 111 | 206 |
| 6×2,50 | 11,2 | 133 | 252 |
| 7×2,50 | 11,2 | 155 | 273 |
| 8×2,50 | 12,4 | 177 | 308 |
| 10×2,50 | 13,8 | 222 | 373 |
| 12×2,50 | 15,1 | 267 | 443 |
Kullanım: esnek kumanda ve otomasyon hatları.
DoP Belgesi
300/500 V

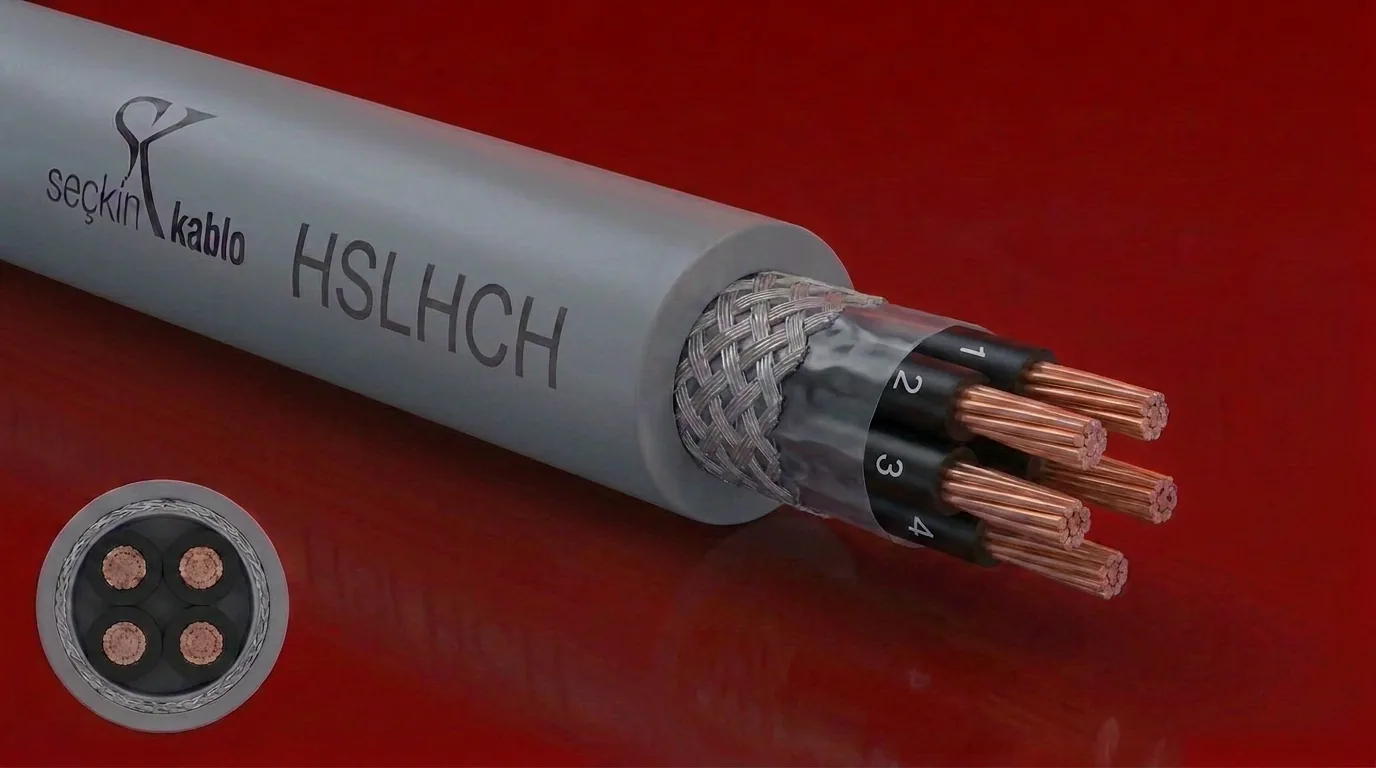

HSLHCH
Damarları numara kodlu, kalaylı bakır örgü ekranlı, yağa dayanıklı bükülgen kumanda kablosu.
| İç iletken | Bükülü bakır tel, siyah damar beyaz numara kodlu (EN 50334) |
|---|---|
| İzolasyon | PVC (EN 50334 kodlamasına uygun) |
| İç kılıf | PVC |
| Ekran | Kalaylı bakır tellerden örgü ekran |
| Dış kılıf | PVC · RAL 7001 gri |
| Yağa dayanıklılık | EN 60811-404 |
| Çalışma sıcaklığı | −30…+70 °C |
| İletken direnci | 0,5 mm²: 39,0 · 0,75: 26,0 · 1,0: 19,5 · 1,5: 13,3 · 2,5: 7,98 Ω/km (maks.) |
| İzolasyon direnci | Min. 20 MΩ×km |
| Test gerilimi | 2500 V |
| Çalışma gerilimi | 300/500 V |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,50 | 8,0 | 34 | 102 |
| 3×0,50 | 8,4 | 38 | 108 |
| 4×0,50 | 9,1 | 47 | 124 |
| 5×0,50 | 9,7 | 52 | 144 |
| 6×0,50 | 10,5 | 62 | 170 |
| 7×0,50 | 10,5 | 66 | 173 |
| 8×0,50 | 11,2 | 76 | 201 |
| 10×0,50 | 12,4 | 86 | 225 |
| 12×0,50 | 13,6 | 113 | 274 |
| 2×0,75 | 8,4 | 38 | 113 |
| 3×0,75 | 9,0 | 45 | 125 |
| 4×0,75 | 9,5 | 57 | 138 |
| 5×0,75 | 10,4 | 64 | 169 |
| 6×0,75 | 11,1 | 76 | 195 |
| 7×0,75 | 11,1 | 83 | 200 |
| 8×0,75 | 12,2 | 102 | 256 |
| 10×0,75 | 13,6 | 126 | 287 |
| 12×0,75 | 14,4 | 142 | 318 |
| 2×1,00 | 9,0 | 47 | 133 |
| 3×1,00 | 9,4 | 57 | 142 |
| 4×1,00 | 10,0 | 66 | 155 |
| 5×1,00 | 11,0 | 80 | 196 |
| 6×1,00 | 12,1 | 95 | 237 |
| 7×1,00 | 12,1 | 104 | 244 |
| 8×1,00 | 13,2 | 126 | 274 |
| 10×1,00 | 14,3 | 151 | 324 |
| 12×1,00 | 15,4 | 179 | 379 |
| 2×1,5 | 10,0 | 56 | 165 |
| 3×1,5 | 10,7 | 75 | 186 |
| 4×1,5 | 11,4 | 89 | 203 |
| 5×1,5 | 12,7 | 108 | 262 |
| 6×1,5 | 14,0 | 139 | 324 |
| 7×1,5 | 14,0 | 152 | 334 |
| 8×1,5 | 15,2 | 175 | 380 |
| 10×1,5 | 16,6 | 206 | 440 |
| 12×1,5 | 17,9 | 235 | 503 |
| 2×2,50 | 11,4 | 80 | 220 |
| 3×2,50 | 12,4 | 107 | 256 |
| 4×2,50 | 13,7 | 147 | 308 |
| 5×2,50 | 14,9 | 171 | 377 |
| 6×2,50 | 16,2 | 205 | 450 |
| 7×2,50 | 16,2 | 227 | 467 |
| 8×2,50 | 18,2 | 274 | 575 |
| 10×2,50 | 19,4 | 311 | 624 |
| 12×2,50 | 20,9 | 359 | 716 |
Kullanım: esnek kumanda ve otomasyon hatları.
DoP Belgesi
300/500 V
NSLYÖ
PVC izole ve kılıflı, numara kodlu, kalaylı bakır örgü ekranlı yağa dayanıklı kumanda kablosu.
| İç iletken | Bükülü bakır tel, siyah damar beyaz numara kodlu (EN 50334) |
|---|---|
| İzolasyon | PVC (EN 50334 kodlamasına uygun) |
| Ekran | Kalaylı bakır örgü ekran |
| Dış kılıf | PVC · RAL 7001 gri |
| Yağa dayanıklılık | EN 60811-404 |
| Çalışma sıcaklığı | −30…+70 °C |
| İletken direnci | 0,5 mm²: 39,0 · 0,75: 26,0 · 1,0: 19,5 · 1,5: 13,3 · 2,5: 7,98 Ω/km (maks.) |
| İzolasyon direnci | Min. 20 MΩ×km |
| Test gerilimi | 2500 V |
| Çalışma gerilimi | 300/500 V |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,50 | 5,6 | 9 | 48 |
| 3×0,50 | 6,2 | 14 | 54 |
| 4×0,50 | 6,7 | 18 | 60 |
| 5×0,50 | 7,5 | 23 | 81 |
| 6×0,50 | 8,1 | 27 | 95 |
| 7×0,50 | 8,1 | 32 | 98 |
| 8×0,50 | 9,1 | 39 | 115 |
| 10×0,50 | 9,8 | 45 | 131 |
| 12×0,50 | 10,8 | 55 | 157 |
| 2×0,75 | 6,2 | 14 | 60 |
| 3×0,75 | 6,6 | 20 | 66 |
| 4×0,75 | 7,1 | 27 | 72 |
| 5×0,75 | 8,0 | 34 | 99 |
| 6×0,75 | 8,9 | 41 | 121 |
| 7×0,75 | 8,9 | 48 | 126 |
| 8×0,75 | 9,2 | 55 | 155 |
| 10×0,75 | 10,8 | 68 | 170 |
| 12×0,75 | 11,8 | 82 | 201 |
| 2×1,00 | 6,6 | 18 | 70 |
| 3×1,00 | 7,0 | 27 | 77 |
| 4×1,00 | 7,8 | 36 | 90 |
| 5×1,00 | 8,6 | 45 | 118 |
| 6×1,00 | 9,5 | 55 | 144 |
| 7×1,00 | 9,5 | 64 | 151 |
| 8×1,00 | 10,5 | 78 | 174 |
| 10×1,00 | 11,5 | 91 | 202 |
| 12×1,00 | 12,6 | 109 | 240 |
| 2×1,5 | 7,8 | 27 | 100 |
| 3×1,5 | 8,3 | 40 | 110 |
| 4×1,5 | 9,2 | 53 | 127 |
| 5×1,5 | 10,1 | 66 | 166 |
| 6×1,5 | 11,2 | 80 | 204 |
| 7×1,5 | 11,2 | 93 | 214 |
| 8×1,5 | 12,3 | 112 | 256 |
| 10×1,5 | 13,8 | 133 | 293 |
| 12×1,5 | 15,1 | 160 | 348 |
| 2×2,50 | 9,2 | 44 | 144 |
| 3×2,50 | 9,8 | 66 | 162 |
| 4×2,50 | 10,9 | 88 | 189 |
| 5×2,50 | 12,1 | 111 | 251 |
| 6×2,50 | 13,4 | 133 | 307 |
| 7×2,50 | 13,4 | 155 | 324 |
| 8×2,50 | 15,2 | 202 | 395 |
| 10×2,50 | 16,4 | 245 | 440 |
| 12×2,50 | 17,9 | 267 | 521 |
Kullanım: esnek kumanda ve otomasyon hatları.
DoP Belgesi
Sık Sorulan Sorular — Kumanda Kabloları
Kumanda kablosu ile enerji kablosu arasındaki fark nedir?
Kumanda kabloları çok damarlı yapıda kontrol sinyali ve küçük güçleri taşır; enerji kabloları ise ana güç iletimi için tasarlanır.
Numaralı damar ne işe yarar?
Pano ve saha bağlantılarında damarların hatasız eşleştirilmesini sağlar; devreye alma ve arıza bulma süresini ciddi biçimde kısaltır.
Ekranlı kumanda kablosu ne zaman gerekli?
Sürücü (invertör) çıkışları ve yüksek frekanslı anahtarlama yapılan bölgelerde, sinyal bütünlüğü için ekranlı tipler (örn. LSCYCY) kullanılmalıdır.
Hareketli uygulamalarda hangi tip seçilmeli?
Sürekli hareket eden taşıyıcı ve makine uygulamalarında çok telli, bükülgen iletkenli tipler seçilmelidir; rijit iletken yorulup kırılır.
