Sinyal Kontrol Kabloları
LIYY, LIYCY ve LIHH serisi ile PVC veya halojensiz (HFFR) yalıtım, bakır örgü (C) ve AL-PES bant (St) ekran seçeneklerini bir araya getirir; 200 MΩ·km yalıtım direnci ve 1500 V test gerilimiyle elektronik kontrol ve sinyal iletimi uygulamalarında güvenilir bilgi aktarımı sağlar.
Eşleşen ürün bulunamadı.
300 V

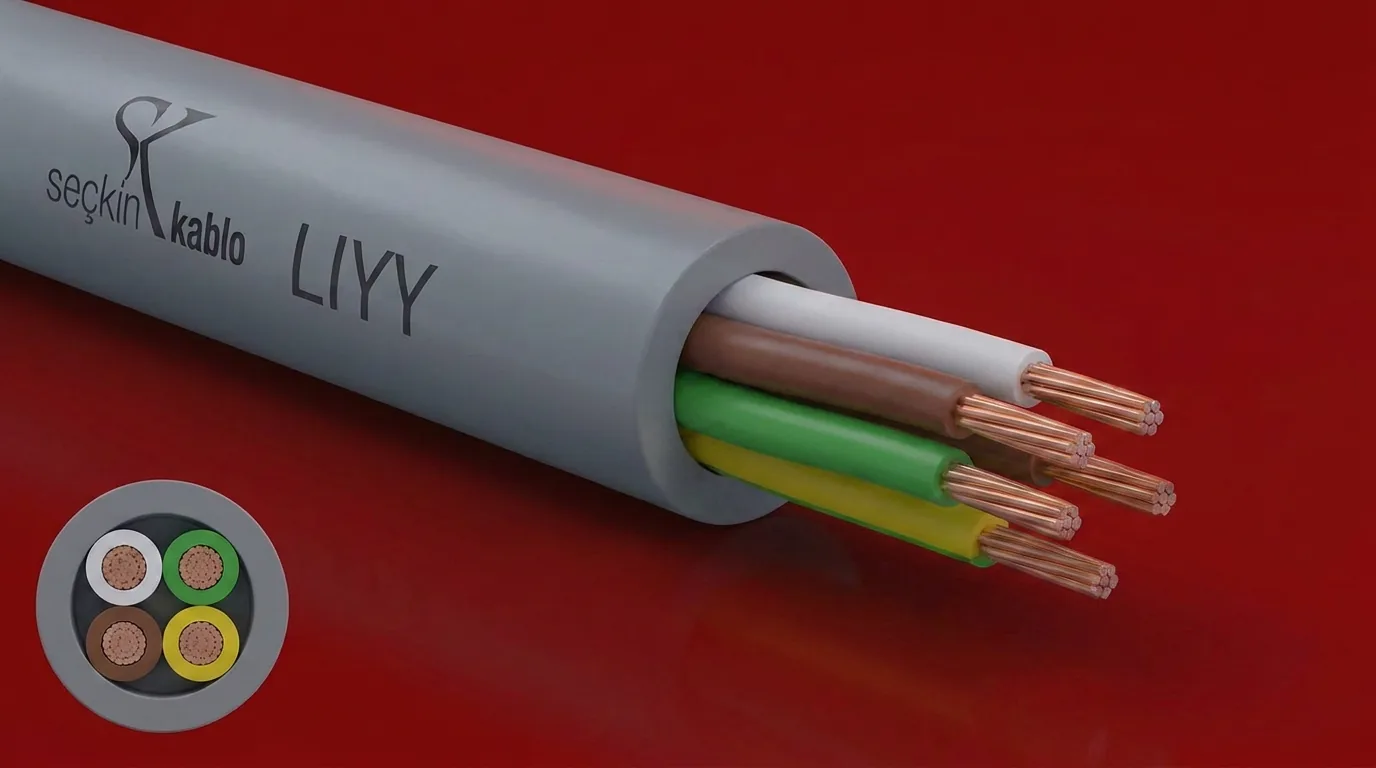

LIYY
PVC izoleli, ekransız sinyal-kontrol kablosu; ses frekansı ile sinyal ve bilgi iletimi için.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | PVC (VDE 0207-YI2) |
| Dış kılıf | PVC (VDE 0207-YM1) · RAL 7001 gri |
| Ekran | Ekransız |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 100 pF/km (4 çifte kadar %20 tolerans) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 3,3 | 4,2 | 17 |
| 3×0,22 | 3,5 | 6,3 | 20 |
| 4×0,22 | 3,9 | 8,4 | 25 |
| 5×0,22 | 4,3 | 10,6 | 31 |
| 6×0,22 | 4,6 | 12,7 | 36 |
| 7×0,22 | 4,7 | 14,8 | 38 |
| 8×0,22 | 4,3 | 16,9 | 46 |
| 10×0,22 | 6,2 | 21,1 | 55 |
| 2×0,50 | 4,6 | 9,6 | 32 |
| 3×0,50 | 4,9 | 14,4 | 40 |
| 4×0,50 | 5,3 | 19,2 | 47 |
| 5×0,50 | 5,8 | 24,0 | 56 |
| 6×0,50 | 6,5 | 28,8 | 68 |
| 7×0,50 | 6,6 | 33,6 | 70 |
| 8×0,50 | 7,3 | 38,4 | 86 |
| 10×0,50 | 8,0 | 48,0 | 112 |
| 2×0,75 | 5,2 | 14,4 | 40 |
| 3×0,75 | 5,5 | 21,6 | 49 |
| 4×0,75 | 6,0 | 28,8 | 60 |
| 5×0,75 | 6,5 | 36,0 | 69 |
| 6×0,75 | 7,3 | 43,2 | 78 |
| 7×0,75 | 7,3 | 50,4 | 90 |
| 8×0,75 | 8,1 | 57,6 | 110 |
| 10×0,75 | 9,0 | 72,0 | 135 |
| 2×1,00 | 5,4 | 19,2 | 48 |
| 3×1,00 | 5,8 | 28,8 | 57 |
| 4×1,00 | 6,3 | 38,4 | 71 |
| 5×1,00 | 7,1 | 48,0 | 88 |
| 6×1,00 | 7,8 | 57,6 | 105 |
| 7×1,00 | 7,8 | 67,2 | 118 |
| 8×1,00 | 8,7 | 76,8 | 130 |
| 10×1,00 | 10,0 | 96,0 | 165 |
| 2×1,5 | 6,2 | 28,8 | 61 |
| 3×1,5 | 6,8 | 43,2 | 79 |
| 4×1,5 | 7,4 | 56,7 | 100 |
| 5×1,5 | 8,0 | 72,6 | 120 |
| 6×1,5 | 8,8 | 86,4 | 142 |
| 7×1,5 | 8,8 | 100,8 | 151 |
| 8×1,5 | 10,2 | 115,2 | 190 |
| 10×1,5 | 11,5 | 144,0 | 230 |
| 2×2,50 | 7,5 | 48,0 | 77 |
| 3×2,50 | 7,9 | 72,0 | 107 |
| 4×2,50 | 8,8 | 96,0 | 137 |
| 5×2,50 | 9,8 | 120,0 | 170 |
| 6×2,50 | 10,6 | 144,0 | 201 |
| 7×2,50 | 10,6 | 168,0 | 227 |
| 8×2,50 | 11,9 | 192,0 | 264 |
| 10×2,50 | 13,3 | 240,0 | 324 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V
LIYCY
PVC izoleli, kalaylı bakır örgü ekranlı sinyal-kontrol kablosu; girişime karşı korumalı sinyal iletimi.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | PVC (VDE 0207-YI2) |
| Dış kılıf | PVC (VDE 0207-YM1) · RAL 7001 gri |
| Ekran | PES bant + ort. %70 kapamalı kalaylı bakır örgü ekran |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 pF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,1 | 9,0 | 19 |
| 3×0,22 | 4,3 | 13,5 | 24 |
| 4×0,22 | 4,6 | 15,5 | 29 |
| 5×0,22 | 4,9 | 18,5 | 35 |
| 6×0,22 | 5,3 | 21,0 | 41 |
| 7×0,22 | 5,3 | 24,0 | 42 |
| 8×0,22 | 5,7 | 27,0 | 48 |
| 10×0,22 | 6,5 | 33,0 | 59 |
| 2×0,50 | 5,0 | 17,0 | 33 |
| 3×0,50 | 5,1 | 25,0 | 41 |
| 4×0,50 | 5,8 | 31,8 | 50 |
| 5×0,50 | 6,1 | 36,8 | 54 |
| 6×0,50 | 6,5 | 42,0 | 71 |
| 7×0,50 | 6,7 | 46,0 | 76 |
| 8×0,50 | 7,5 | 50,0 | 87 |
| 10×0,50 | 8,3 | 63,0 | 111 |
| 2×0,75 | 5,4 | 17,0 | 41 |
| 3×0,75 | 5,7 | 25,0 | 54 |
| 4×0,75 | 6,3 | 31,7 | 63 |
| 5×0,75 | 6,7 | 36,8 | 74 |
| 6×0,75 | 7,1 | 42,0 | 91 |
| 7×0,75 | 7,2 | 46,0 | 97 |
| 8×0,75 | 8,1 | 50,0 | 118 |
| 10×0,75 | 9,2 | 63,0 | 133 |
| 2×1,00 | 6,0 | 25,0 | 52 |
| 3×1,00 | 6,3 | 30,0 | 64 |
| 4×1,00 | 7,0 | 40,2 | 81 |
| 5×1,00 | 7,6 | 47,8 | 97 |
| 6×1,00 | 8,3 | 55,1 | 113 |
| 7×1,00 | 8,3 | 67,5 | 125 |
| 8×1,00 | 9,4 | 71,0 | 141 |
| 10×1,00 | 10,8 | 88,1 | 182 |
| 2×1,5 | 6,7 | 27,0 | 66 |
| 3×1,5 | 7,5 | 40,1 | 83 |
| 4×1,5 | 8,1 | 50,1 | 106 |
| 5×1,5 | 8,6 | 60,0 | 127 |
| 6×1,5 | 9,4 | 70,0 | 151 |
| 7×1,5 | 9,8 | 78,0 | 166 |
| 8×1,5 | 11,7 | 92,0 | 198 |
| 10×1,5 | 12,2 | 118,0 | 244 |
| 2×2,50 | 8,1 | 62,0 | 99 |
| 3×2,50 | 8,9 | 86,0 | 131 |
| 4×2,50 | 9,4 | 105,0 | 163 |
| 5×2,50 | 10,7 | 141,0 | 199 |
| 6×2,50 | 11,6 | 165,0 | 231 |
| 7×2,50 | 11,6 | 195,0 | 260 |
| 8×2,50 | 12,6 | 217,0 | 302 |
| 10×2,50 | 15,0 | 261,0 | 378 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V

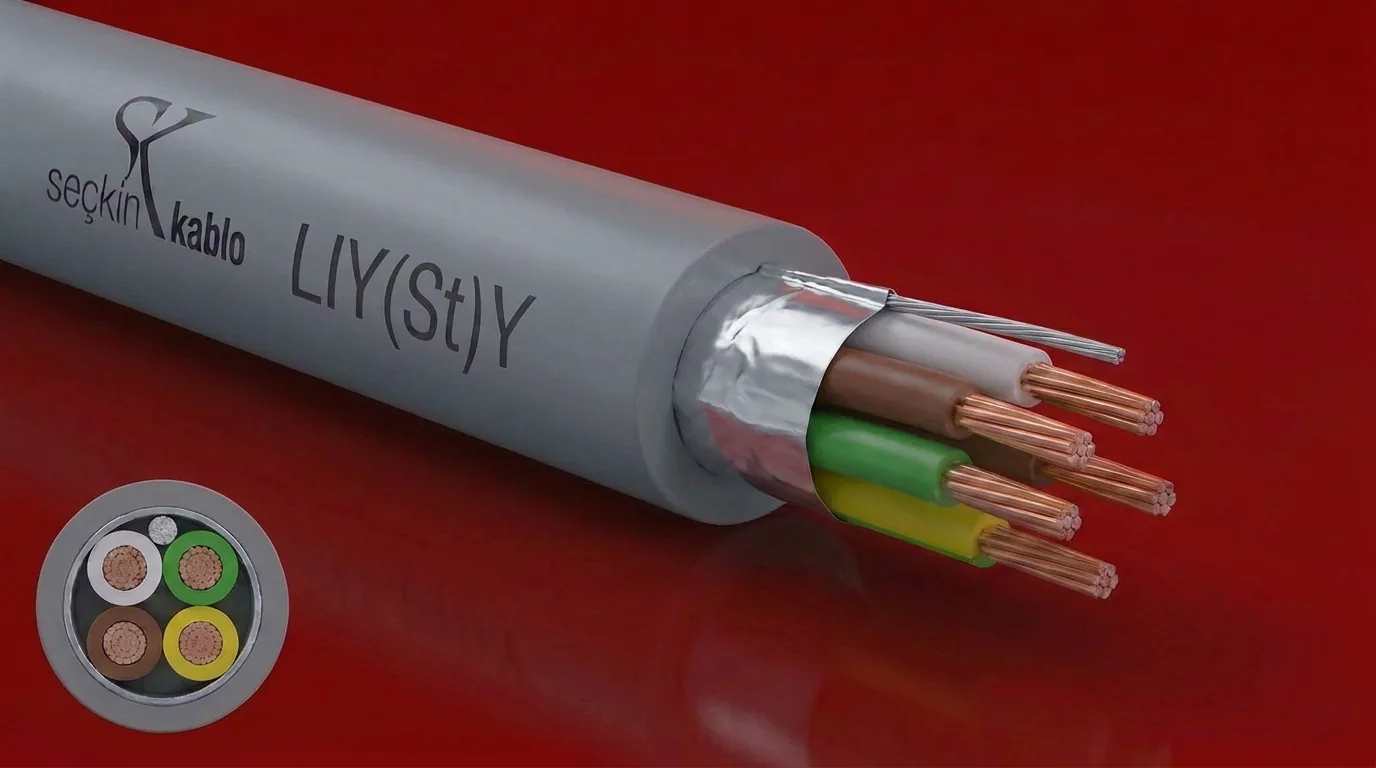

LIY(St)Y
PVC izoleli, AL-PES folyo ekranlı sinyal-kontrol kablosu; kontrol sistemlerinde sinyal iletimi için.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | PVC (VDE 0207-YI2) |
| Dış kılıf | PVC (VDE 0207-YM1) · RAL 7001 gri |
| Ekran | %100 örtmeli helisel AL-PES bant + kalaylı bakır toprak teli |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,1 | 6,3 | 19 |
| 3×0,22 | 4,3 | 8,4 | 24 |
| 4×0,22 | 5,0 | 10,6 | 29 |
| 5×0,22 | 5,3 | 12,7 | 35 |
| 6×0,22 | 5,5 | 14,8 | 41 |
| 7×0,22 | 5,7 | 16,9 | 42 |
| 8×0,22 | 5,9 | 19,0 | 48 |
| 10×0,22 | 6,9 | 23,2 | 59 |
| 2×0,50 | 5,0 | 11,7 | 33 |
| 3×0,50 | 5,1 | 16,5 | 41 |
| 4×0,50 | 5,8 | 21,3 | 50 |
| 5×0,50 | 6,1 | 26,1 | 54 |
| 6×0,50 | 6,5 | 30,9 | 71 |
| 7×0,50 | 6,7 | 35,7 | 76 |
| 8×0,50 | 7,5 | 40,5 | 87 |
| 10×0,50 | 8,3 | 50,1 | 111 |
| 2×0,75 | 5,7 | 16,5 | 40 |
| 3×0,75 | 6,4 | 23,7 | 53 |
| 4×0,75 | 6,8 | 30,9 | 65 |
| 5×0,75 | 7,6 | 38,1 | 81 |
| 6×0,75 | 7,6 | 45,3 | 93 |
| 7×0,75 | 7,8 | 52,5 | 105 |
| 8×0,75 | 8,6 | 59,7 | 122 |
| 10×0,75 | 9,7 | 74,1 | 145 |
| 2×1,00 | 6,4 | 21,0 | 52 |
| 3×1,00 | 6,7 | 30,9 | 64 |
| 4×1,00 | 7,2 | 40,5 | 81 |
| 5×1,00 | 8,1 | 50,1 | 97 |
| 6×1,00 | 8,2 | 59,7 | 113 |
| 7×1,00 | 8,5 | 69,3 | 125 |
| 8×1,00 | 9,7 | 78,9 | 145 |
| 10×1,00 | 10,7 | 98,1 | 176 |
| 2×1,5 | 7,3 | 32,1 | 99 |
| 3×1,5 | 7,9 | 46,5 | 88 |
| 4×1,5 | 8,4 | 60,9 | 108 |
| 5×1,5 | 9,6 | 75,3 | 135 |
| 6×1,5 | 9,6 | 89,7 | 155 |
| 7×1,5 | 10,2 | 104,4 | 176 |
| 8×1,5 | 11,4 | 118,5 | 205 |
| 10×1,5 | 12,7 | 147,3 | 251 |
| 2×2,50 | 8,1 | 51,3 | 89 |
| 3×2,50 | 8,9 | 75,3 | 118 |
| 4×2,50 | 9,4 | 99,3 | 153 |
| 5×2,50 | 10,7 | 123,3 | 194 |
| 6×2,50 | 11,6 | 147,3 | 223 |
| 7×2,50 | 11,6 | 171,3 | 255 |
| 8×2,50 | 12,6 | 195,2 | 294 |
| 10×2,50 | 14,5 | 242,2 | 355 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V

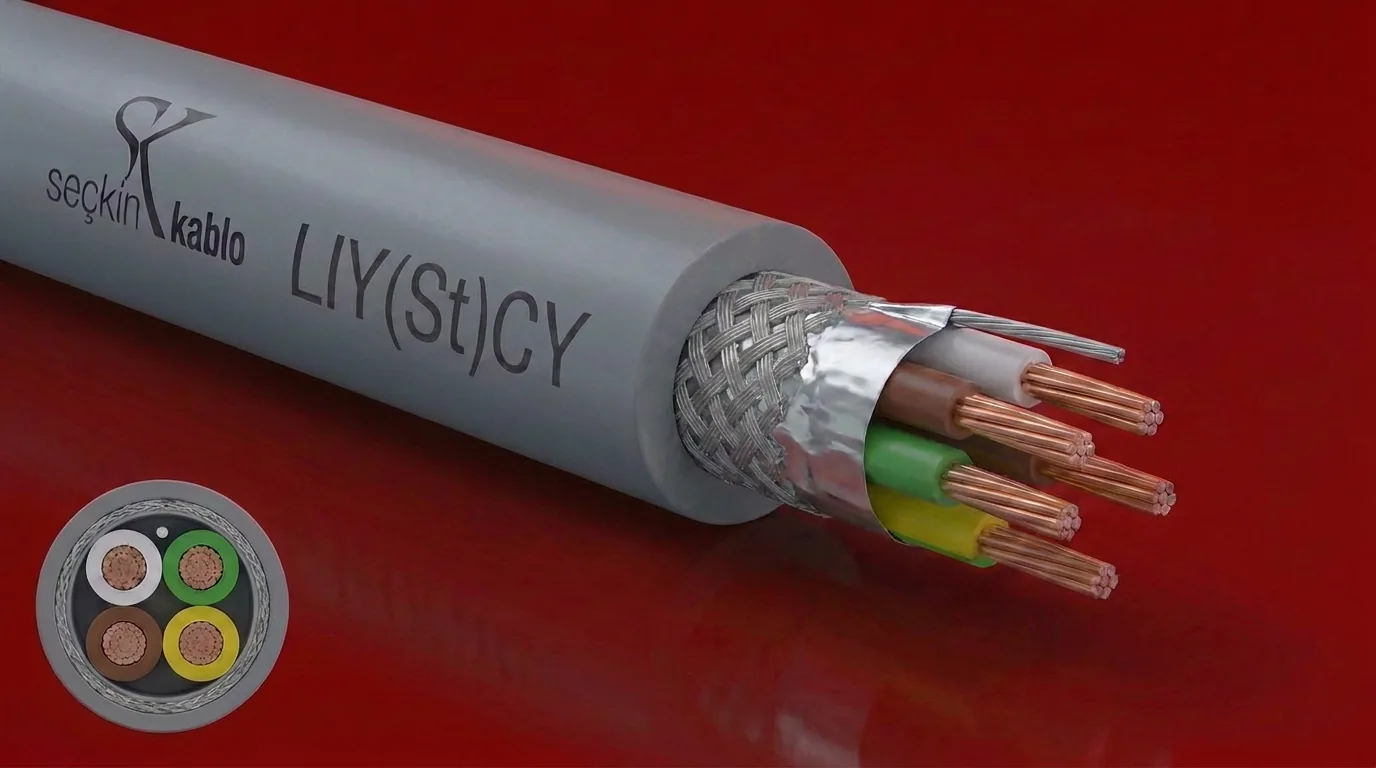

LIY(St)CY
PVC izoleli, folyo + örgü çift ekranlı sinyal-kontrol kablosu; yüksek girişim korumalı sinyal iletimi.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | PVC (VDE 0207-YI2) |
| Dış kılıf | PVC (VDE 0207-YM1) · RAL 7001 gri |
| Ekran | I. %100 AL-PES bant · II. ort. %60 kalaylı bakır örgü |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 pF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,4 | 17,2 | 28 |
| 3×0,22 | 4,7 | 21,5 | 32 |
| 4×0,22 | 5,3 | 25,8 | 39 |
| 5×0,22 | 5,5 | 31,6 | 46 |
| 6×0,22 | 5,6 | 35,6 | 49 |
| 7×0,22 | 6,1 | 40,0 | 54 |
| 8×0,22 | 6,3 | 45,6 | 60 |
| 10×0,22 | 7,3 | 54,5 | 74 |
| 2×0,50 | 5,7 | 29,5 | 43 |
| 3×0,50 | 6,1 | 39,1 | 51 |
| 4×0,50 | 6,6 | 50,3 | 61 |
| 5×0,50 | 7,3 | 60,0 | 72 |
| 6×0,50 | 7,3 | 71,1 | 83 |
| 7×0,50 | 7,8 | 80,8 | 90 |
| 8×0,50 | 8,6 | 91,5 | 104 |
| 10×0,50 | 9,4 | 111,2 | 125 |
| 2×0,75 | 6,2 | 39,2 | 49 |
| 3×0,75 | 6,7 | 55,1 | 64 |
| 4×0,75 | 7,2 | 69,6 | 75 |
| 5×0,75 | 7,9 | 85,3 | 93 |
| 6×0,75 | 8,1 | 99,9 | 105 |
| 7×0,75 | 8,5 | 115,8 | 116 |
| 8×0,75 | 9,3 | 130,8 | 135 |
| 10×0,75 | 10,3 | 160,6 | 161 |
| 2×1,00 | 6,8 | 50,3 | 61 |
| 3×1,00 | 7,0 | 69,8 | 74 |
| 4×1,00 | 7,6 | 90,7 | 92 |
| 5×1,00 | 8,4 | 111,0 | 110 |
| 6×1,00 | 8,6 | 130,6 | 124 |
| 7×1,00 | 9,1 | 150,0 | 141 |
| 8×1,00 | 10,1 | 170,0 | 160 |
| 10×1,00 | 11,2 | 210,7 | 165 |
| 2×1,5 | 7,8 | 43,5 | 79 |
| 3×1,5 | 8,1 | 58,3 | 100 |
| 4×1,5 | 8,8 | 73,0 | 121 |
| 5×1,5 | 9,7 | 88,5 | 144 |
| 6×1,5 | 10,2 | 103,4 | 171 |
| 7×1,5 | 10,8 | 118,0 | 192 |
| 8×1,5 | 11,8 | 135,3 | 224 |
| 10×1,5 | 13,1 | 168,6 | 272 |
| 2×2,50 | 8,5 | 63,0 | 101 |
| 3×2,50 | 9,2 | 89,1 | 132 |
| 4×2,50 | 10,3 | 113,5 | 168 |
| 5×2,50 | 11,2 | 141,5 | 213 |
| 6×2,50 | 11,5 | 166,3 | 242 |
| 7×2,50 | 12,2 | 190,8 | 274 |
| 8×2,50 | 13,3 | 216,6 | 315 |
| 10×2,50 | 14,7 | 266,1 | 380 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V

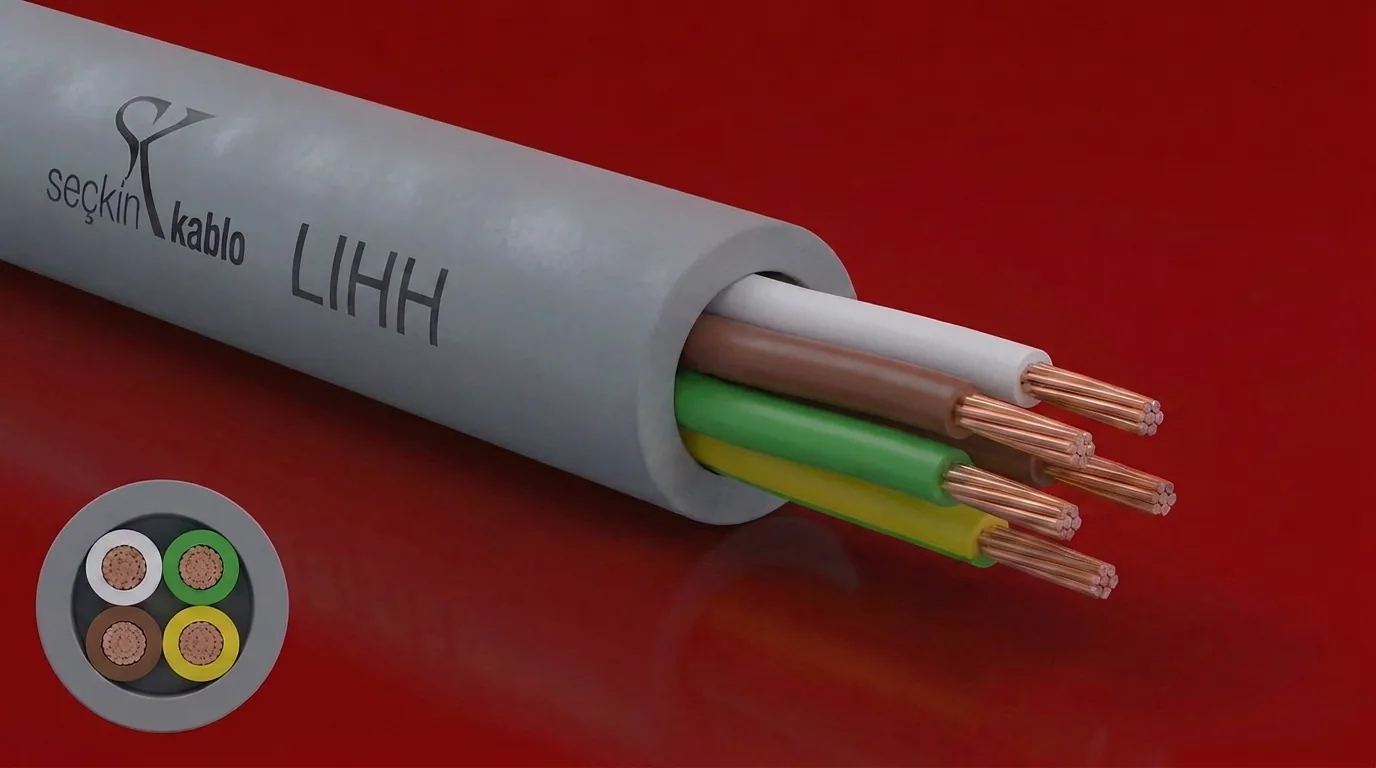

LIHH
HFFR halojensiz, ekransız sinyal-kontrol kablosu; ses frekansı ile sinyal ve bilgi iletimi için.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | HFFR (VDE 0207-HI2) |
| Dış kılıf | HFFR (VDE 0207-HM1) · RAL 7001 gri |
| Ekran | Ekransız |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 3,3 | 4,2 | 17 |
| 3×0,22 | 3,5 | 6,3 | 20 |
| 4×0,22 | 3,9 | 8,4 | 25 |
| 5×0,22 | 4,3 | 10,6 | 31 |
| 6×0,22 | 4,6 | 12,7 | 36 |
| 7×0,22 | 4,7 | 14,8 | 38 |
| 8×0,22 | 4,3 | 16,9 | 46 |
| 10×0,22 | 6,2 | 21,1 | 55 |
| 2×0,50 | 4,6 | 9,6 | 32 |
| 3×0,50 | 4,9 | 14,4 | 40 |
| 4×0,50 | 5,3 | 19,2 | 47 |
| 5×0,50 | 5,8 | 24,0 | 56 |
| 6×0,50 | 6,5 | 28,8 | 68 |
| 7×0,50 | 6,6 | 33,6 | 70 |
| 8×0,50 | 7,3 | 38,4 | 86 |
| 10×0,50 | 8,0 | 48,0 | 112 |
| 2×0,75 | 5,2 | 14,4 | 40 |
| 3×0,75 | 5,5 | 21,6 | 49 |
| 4×0,75 | 6,0 | 28,8 | 60 |
| 5×0,75 | 6,5 | 36,0 | 69 |
| 6×0,75 | 7,3 | 43,2 | 78 |
| 7×0,75 | 7,3 | 50,4 | 90 |
| 8×0,75 | 8,1 | 57,6 | 110 |
| 10×0,75 | 9,0 | 72,0 | 135 |
| 2×1,00 | 5,4 | 19,2 | 48 |
| 3×1,00 | 5,8 | 28,8 | 57 |
| 4×1,00 | 6,3 | 38,4 | 71 |
| 5×1,00 | 7,1 | 48,0 | 88 |
| 6×1,00 | 7,8 | 57,6 | 105 |
| 7×1,00 | 7,8 | 67,2 | 118 |
| 8×1,00 | 8,7 | 76,8 | 130 |
| 10×1,00 | 10,0 | 96,0 | 165 |
| 2×1,5 | 6,2 | 28,8 | 61 |
| 3×1,5 | 6,8 | 43,2 | 79 |
| 4×1,5 | 7,4 | 56,7 | 100 |
| 5×1,5 | 8,0 | 72,6 | 120 |
| 6×1,5 | 8,8 | 86,4 | 142 |
| 7×1,5 | 8,8 | 100,8 | 151 |
| 8×1,5 | 10,2 | 115,2 | 190 |
| 10×1,5 | 11,5 | 144,0 | 230 |
| 2×2,50 | 7,5 | 48,0 | 77 |
| 3×2,50 | 7,9 | 72,0 | 107 |
| 4×2,50 | 8,8 | 96,0 | 137 |
| 5×2,50 | 9,8 | 120,0 | 170 |
| 6×2,50 | 10,6 | 144,0 | 201 |
| 7×2,50 | 10,6 | 168,0 | 227 |
| 8×2,50 | 11,9 | 192,0 | 264 |
| 10×2,50 | 13,3 | 240,0 | 324 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V

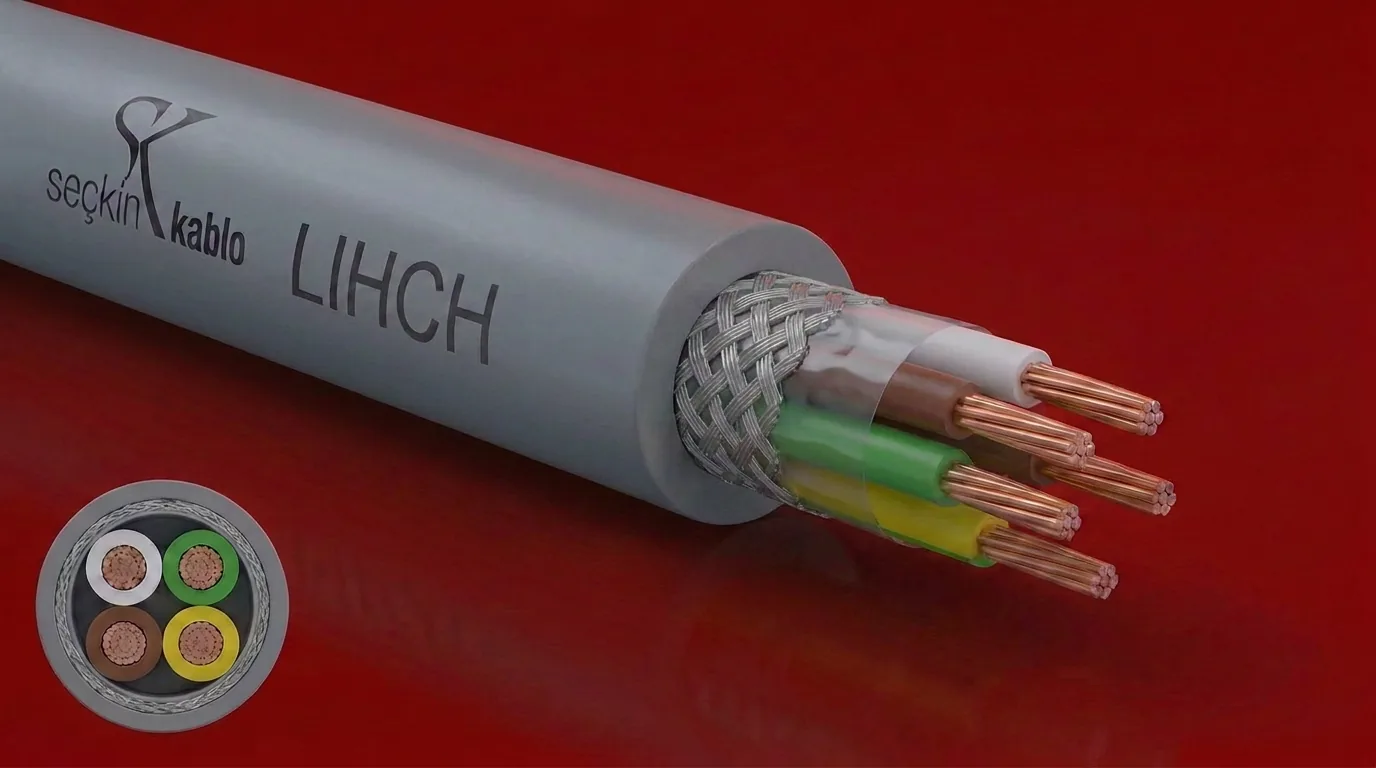

LIHCH
HFFR halojensiz, kalaylı bakır örgü ekranlı sinyal-kontrol kablosu; girişime karşı korumalı.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | HFFR (VDE 0207-HI2) |
| Dış kılıf | HFFR (VDE 0207-HM1) · RAL 7001 gri |
| Ekran | PES bant + ort. %70 kapamalı kalaylı bakır örgü ekran |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,1 | 9,0 | 19 |
| 3×0,22 | 4,3 | 13,5 | 24 |
| 4×0,22 | 4,6 | 15,5 | 29 |
| 5×0,22 | 4,9 | 18,5 | 35 |
| 6×0,22 | 5,3 | 21,0 | 41 |
| 7×0,22 | 5,3 | 24,0 | 42 |
| 8×0,22 | 5,7 | 27,0 | 48 |
| 10×0,22 | 6,5 | 33,0 | 59 |
| 2×0,50 | 5,0 | 17,0 | 33 |
| 3×0,50 | 5,1 | 25,0 | 41 |
| 4×0,50 | 5,8 | 31,8 | 50 |
| 5×0,50 | 6,1 | 36,8 | 54 |
| 6×0,50 | 6,5 | 42,0 | 71 |
| 7×0,50 | 6,7 | 46,0 | 76 |
| 8×0,50 | 7,5 | 50,0 | 87 |
| 10×0,50 | 8,3 | 63,0 | 111 |
| 2×0,75 | 5,4 | 17,0 | 41 |
| 3×0,75 | 5,7 | 25,0 | 54 |
| 4×0,75 | 6,3 | 31,7 | 63 |
| 5×0,75 | 6,7 | 36,8 | 74 |
| 6×0,75 | 7,1 | 42,0 | 91 |
| 7×0,75 | 7,2 | 46,0 | 97 |
| 8×0,75 | 8,1 | 50,0 | 118 |
| 10×0,75 | 9,2 | 63,0 | 133 |
| 2×1,00 | 6,0 | 25,0 | 52 |
| 3×1,00 | 6,3 | 30,0 | 64 |
| 4×1,00 | 7,0 | 40,2 | 81 |
| 5×1,00 | 7,6 | 47,8 | 97 |
| 6×1,00 | 8,3 | 55,1 | 113 |
| 7×1,00 | 8,3 | 67,5 | 125 |
| 8×1,00 | 9,4 | 71,0 | 141 |
| 10×1,00 | 10,8 | 88,1 | 182 |
| 2×1,5 | 6,7 | 27,0 | 66 |
| 3×1,5 | 7,5 | 40,1 | 83 |
| 4×1,5 | 8,1 | 50,1 | 106 |
| 5×1,5 | 8,6 | 60,0 | 127 |
| 6×1,5 | 9,4 | 70,0 | 151 |
| 7×1,5 | 9,8 | 78,0 | 166 |
| 8×1,5 | 11,7 | 92,0 | 198 |
| 10×1,5 | 12,2 | 118,0 | 244 |
| 2×2,50 | 8,1 | 62,0 | 99 |
| 3×2,50 | 8,9 | 86,0 | 131 |
| 4×2,50 | 9,4 | 105,0 | 163 |
| 5×2,50 | 10,7 | 141,0 | 199 |
| 6×2,50 | 11,6 | 165,0 | 231 |
| 7×2,50 | 11,6 | 195,0 | 260 |
| 8×2,50 | 12,6 | 217,0 | 302 |
| 10×2,50 | 15,0 | 261,0 | 378 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V
LIH(St)H
HFFR halojensiz, AL-PES folyo ekranlı sinyal-kontrol kablosu; kontrol sistemlerinde sinyal iletimi için.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | HFFR (VDE 0207-HI2) |
| Dış kılıf | HFFR (VDE 0207-HM1) · RAL 7001 gri |
| Ekran | %100 örtmeli helisel AL-PES bant + kalaylı bakır toprak teli |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,1 | 6,3 | 19 |
| 3×0,22 | 4,3 | 8,4 | 24 |
| 4×0,22 | 5,0 | 10,6 | 29 |
| 5×0,22 | 5,3 | 12,7 | 35 |
| 6×0,22 | 5,5 | 14,8 | 41 |
| 7×0,22 | 5,7 | 16,9 | 42 |
| 8×0,22 | 5,9 | 19,0 | 48 |
| 10×0,22 | 6,9 | 23,2 | 59 |
| 2×0,50 | 5,0 | 11,7 | 33 |
| 3×0,50 | 5,1 | 16,5 | 41 |
| 4×0,50 | 5,8 | 21,3 | 50 |
| 5×0,50 | 6,1 | 26,1 | 54 |
| 6×0,50 | 6,5 | 30,9 | 71 |
| 7×0,50 | 6,7 | 35,7 | 76 |
| 8×0,50 | 7,5 | 40,5 | 87 |
| 10×0,50 | 8,3 | 50,1 | 111 |
| 2×0,75 | 5,7 | 16,5 | 40 |
| 3×0,75 | 6,4 | 23,7 | 53 |
| 4×0,75 | 6,8 | 30,9 | 65 |
| 5×0,75 | 7,6 | 38,1 | 81 |
| 6×0,75 | 7,6 | 45,3 | 93 |
| 7×0,75 | 7,8 | 52,5 | 105 |
| 8×0,75 | 8,6 | 59,7 | 122 |
| 10×0,75 | 9,7 | 74,1 | 145 |
| 2×1,00 | 6,4 | 21,0 | 52 |
| 3×1,00 | 6,7 | 30,9 | 64 |
| 4×1,00 | 7,2 | 40,5 | 81 |
| 5×1,00 | 8,1 | 50,1 | 97 |
| 6×1,00 | 8,2 | 59,7 | 113 |
| 7×1,00 | 8,5 | 69,3 | 125 |
| 8×1,00 | 9,7 | 78,9 | 145 |
| 10×1,00 | 10,7 | 98,1 | 176 |
| 2×1,5 | 7,3 | 32,1 | 99 |
| 3×1,5 | 7,9 | 46,5 | 88 |
| 4×1,5 | 8,4 | 60,9 | 108 |
| 5×1,5 | 9,6 | 75,3 | 135 |
| 6×1,5 | 9,6 | 89,7 | 155 |
| 7×1,5 | 10,2 | 104,4 | 176 |
| 8×1,5 | 11,4 | 118,5 | 205 |
| 10×1,5 | 12,7 | 147,3 | 251 |
| 2×2,50 | 8,1 | 51,3 | 89 |
| 3×2,50 | 8,9 | 75,3 | 118 |
| 4×2,50 | 9,4 | 99,3 | 153 |
| 5×2,50 | 10,7 | 123,3 | 194 |
| 6×2,50 | 11,6 | 147,3 | 223 |
| 7×2,50 | 11,6 | 171,3 | 255 |
| 8×2,50 | 12,6 | 195,2 | 294 |
| 10×2,50 | 14,5 | 242,2 | 355 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
300 V

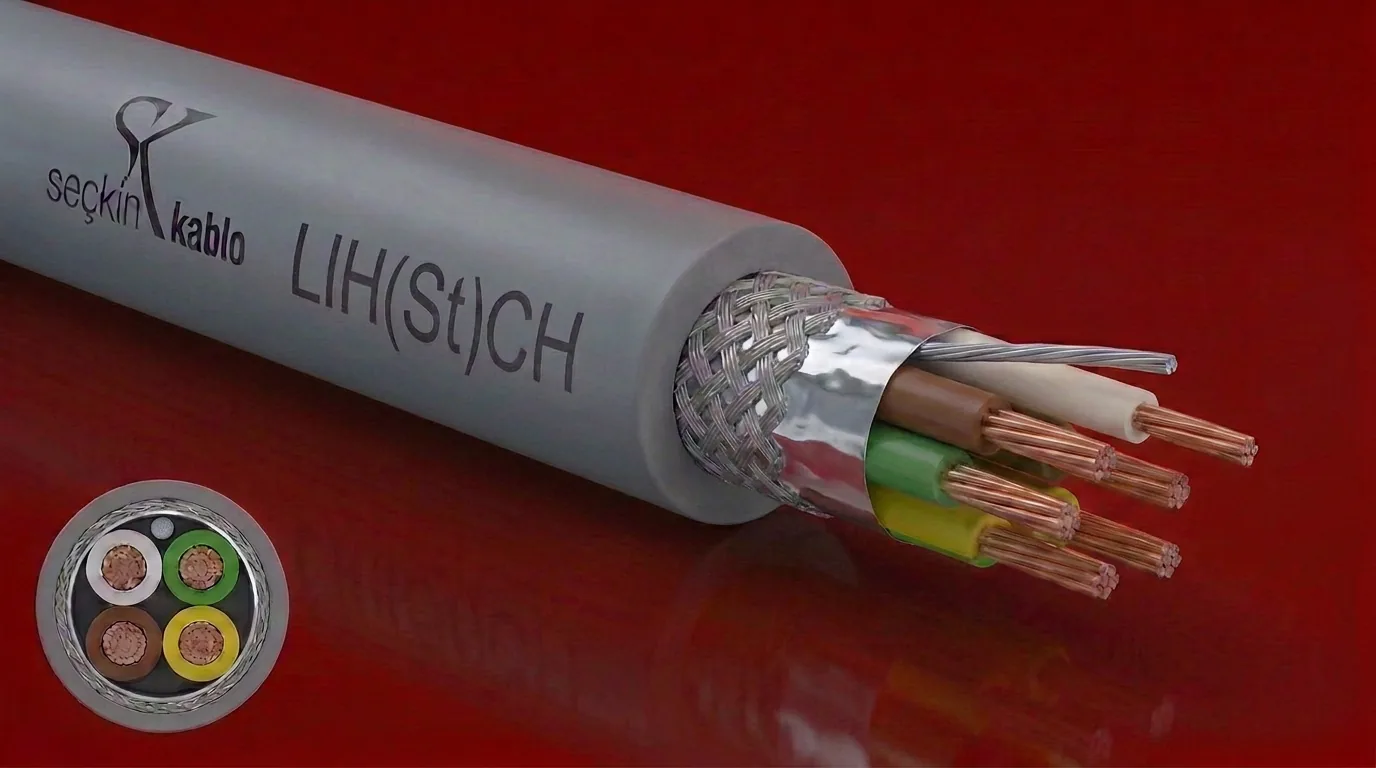

LIH(St)CH
HFFR halojensiz, folyo + örgü çift ekranlı sinyal-kontrol kablosu; yüksek girişim korumalı.
| İç iletken | Elektrolitik ince telli tavlı bakır (HD 383 sınıf 5) |
|---|---|
| İzolasyon | HFFR (VDE 0207-HI2) |
| Dış kılıf | HFFR (VDE 0207-HM1) · RAL 7001 gri |
| Ekran | I. %100 AL-PES bant · II. ort. %60 kalaylı bakır örgü |
| Öz büküm | DIN 47100'e göre katlar halinde |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 200 MΩ·km |
| Test gerilimi | 1500 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 120 nF/km (damar/damar) |
| Bükülme çapı | 7,5 × kablo çapı |
| Kesit (n×mm²) | Kablo çapı (mm) | Bakır (kg/km) | Toplam (kg/km) |
|---|---|---|---|
| 2×0,22 | 4,4 | 17,2 | 28 |
| 3×0,22 | 4,7 | 21,5 | 32 |
| 4×0,22 | 5,3 | 25,8 | 39 |
| 5×0,22 | 5,5 | 31,6 | 46 |
| 6×0,22 | 5,6 | 35,6 | 49 |
| 7×0,22 | 6,1 | 40,0 | 54 |
| 8×0,22 | 6,3 | 45,6 | 60 |
| 10×0,22 | 7,3 | 54,5 | 74 |
| 2×0,50 | 5,7 | 29,5 | 43 |
| 3×0,50 | 6,1 | 39,1 | 51 |
| 4×0,50 | 6,6 | 50,3 | 61 |
| 5×0,50 | 7,3 | 60,0 | 72 |
| 6×0,50 | 7,3 | 71,1 | 83 |
| 7×0,50 | 7,8 | 80,8 | 90 |
| 8×0,50 | 8,6 | 91,5 | 104 |
| 10×0,50 | 9,4 | 111,2 | 125 |
| 2×0,75 | 6,2 | 39,2 | 49 |
| 3×0,75 | 6,7 | 55,1 | 64 |
| 4×0,75 | 7,2 | 69,6 | 75 |
| 5×0,75 | 7,9 | 85,3 | 93 |
| 6×0,75 | 8,1 | 99,9 | 105 |
| 7×0,75 | 8,5 | 115,8 | 116 |
| 8×0,75 | 9,3 | 130,8 | 135 |
| 10×0,75 | 10,3 | 160,6 | 161 |
| 2×1,00 | 6,8 | 50,3 | 61 |
| 3×1,00 | 7,0 | 69,8 | 74 |
| 4×1,00 | 7,6 | 90,7 | 92 |
| 5×1,00 | 8,4 | 111,0 | 110 |
| 6×1,00 | 8,6 | 130,6 | 124 |
| 7×1,00 | 9,1 | 150,0 | 141 |
| 8×1,00 | 10,1 | 170,0 | 160 |
| 10×1,00 | 11,2 | 210,7 | 165 |
| 2×1,5 | 7,8 | 43,5 | 79 |
| 3×1,5 | 8,1 | 58,3 | 100 |
| 4×1,5 | 8,8 | 73,0 | 121 |
| 5×1,5 | 9,7 | 88,5 | 144 |
| 6×1,5 | 10,2 | 103,4 | 171 |
| 7×1,5 | 10,8 | 118,0 | 192 |
| 8×1,5 | 11,8 | 135,3 | 224 |
| 10×1,5 | 13,1 | 168,6 | 272 |
| 2×2,50 | 8,5 | 63,0 | 101 |
| 3×2,50 | 9,2 | 89,1 | 132 |
| 4×2,50 | 10,3 | 113,5 | 168 |
| 5×2,50 | 11,2 | 141,5 | 213 |
| 6×2,50 | 11,5 | 166,3 | 242 |
| 7×2,50 | 12,2 | 190,8 | 274 |
| 8×2,50 | 13,3 | 216,6 | 315 |
| 10×2,50 | 14,7 | 266,1 | 380 |
Kullanım: elektronik kontrol sistemlerinde sinyal ve bilgi iletişimi.
DoP Belgesi
Sık Sorulan Sorular — Sinyal Kontrol Kabloları
LiYCY ile LiYY arasındaki fark nedir?
LiYCY ekranlıdır (bakır örgü), LiYY ekransızdır. Ölçüm, kontrol ve haberleşme sinyallerinde parazit riski varsa LiYCY tercih edilmelidir.
Sinyal kablosunda ekran ne zaman şarttır?
Frekans konvertörü (VFD), motor ve kontaktör yakınından geçen ya da enerji hatlarına uzun paralel giden tüm sinyal hatlarında ekranlı tip kullanılmalıdır.
Kaç damarlı kablo seçmeliyim?
Mevcut I/O sayısına gelecekteki genişleme için en az %20 yedek damar ekleyerek seçim yapmanızı öneririz; damar eklemek sonradan hat çekmekten her zaman ucuzdur.
4-20 mA analog hatlarda nelere dikkat edilmeli?
Ekran yalnızca tek uçtan topraklanmalı, sinyal hatları enerji kablolarıyla ayrı tavada taşınmalı ve uzun hatlarda damar kesiti direnç hesabına göre seçilmelidir.
Diğer Gruplar
