Yangın Alarm Kabloları
J-Y(St)Y ve J-H(St)H serisi ile F180 devre bütünlüğü seçeneği; bina içi yangın algılama ve sinyal hatlarında güvenilir iletim. Halojensiz HFFR kılıf, ekranlı bükümlü çift yapısı ve RAL 3000 kırmızı / RAL 2003 turuncu renk seçenekleriyle yangın güvenliği tesisatının temelini oluşturur.
J-Y(St)Y…Lg
PVC izoleli, RAL 3000 kırmızı kılıflı yangın alarm kablosu; bina içi sinyal iletiminde kullanılır.
| İç iletken | Elektrolitik mono tavlı bakır (VDE 0295 sınıf 1) |
|---|---|
| İzolasyon | PVC (VDE 0815) |
| Dış kılıf | PVC (VDE 0207-YM1) · RAL 3000 kırmızı |
| Ekran | Al-PES bant + toprak teli (AL yüzeyi toprak teli ile temaslı) |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 100 MΩ·km |
| Test gerilimi (damar-damar / damar-ekran) | 800 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 200 pF/100 m |
| Bükülme çapı | 10 × kablo çapı |
| Çift sayısı (n×2×ø) | Ort. çap (mm) | Bakır (kg/km) | Ort. ağırlık (kg/km) |
|---|---|---|---|
| 1×2×0,8+0,4 | 7,0 | 11 | 40 |
| 2×2×0,8+0,4 | 8,0 | 21 | 60 |
| 4×2×0,8+0,4 | 8,6 | 41 | 90 |
| 1×2×1,0+0,6 | 6,5 | 19 | 51 |
| 2×2×1,0+0,6 | 8,0 | 34 | 82 |
| 1×2×1,5+0,8 | 7,4 | 34 | 76 |
| 2×2×1,5+0,8 | 8,6 | 63 | 125 |
| 1×2×2,5+0,8 | 8,3 | 53 | 99 |
| 2×2×2,5+0,8 | 10,2 | 101 | 165 |
Kullanım: bina içi sinyal iletimi, yangın alarm ve algılama hatları.
J-H(St)H…Lg
HFFR halojensiz, RAL 3000 kırmızı kılıflı yangın alarm kablosu; bina içi sinyal iletimi için.
| İç iletken | Elektrolitik mono tavlı bakır (VDE 0295 sınıf 1) |
|---|---|
| İzolasyon | HFFR (VDE 0815) |
| Dış kılıf | HFFR (VDE 0207-HM1) · RAL 3000 kırmızı |
| Ekran | Al-PES bant + toprak teli (AL yüzeyi toprak teli ile temaslı) |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 100 MΩ·km |
| Test gerilimi (damar-damar / damar-ekran) | 800 V |
| Çalışma gerilimi | 300 V |
| Kapasite (efektif, 800 Hz) | 200 pF/100 m |
| Bükülme çapı | 10 × kablo çapı |
| Çift sayısı (n×2×ø) | Ort. çap (mm) | Bakır (kg/km) | Ort. ağırlık (kg/km) |
|---|---|---|---|
| 1×2×0,8+0,4 | 7,0 | 11 | 40 |
| 2×2×0,8+0,4 | 8,0 | 21 | 60 |
| 4×2×0,8+0,4 | 8,6 | 41 | 90 |
| 1×2×1,0+0,6 | 6,5 | 19 | 51 |
| 2×2×1,0+0,6 | 8,0 | 34 | 82 |
| 1×2×1,5+0,8 | 7,4 | 34 | 76 |
| 2×2×1,5+0,8 | 8,6 | 63 | 125 |
| 1×2×2,5+0,8 | 8,3 | 53 | 99 |
| 2×2×2,5+0,8 | 10,2 | 101 | 165 |
Kullanım: bina içi sinyal iletimi, yangın alarm ve algılama hatları.

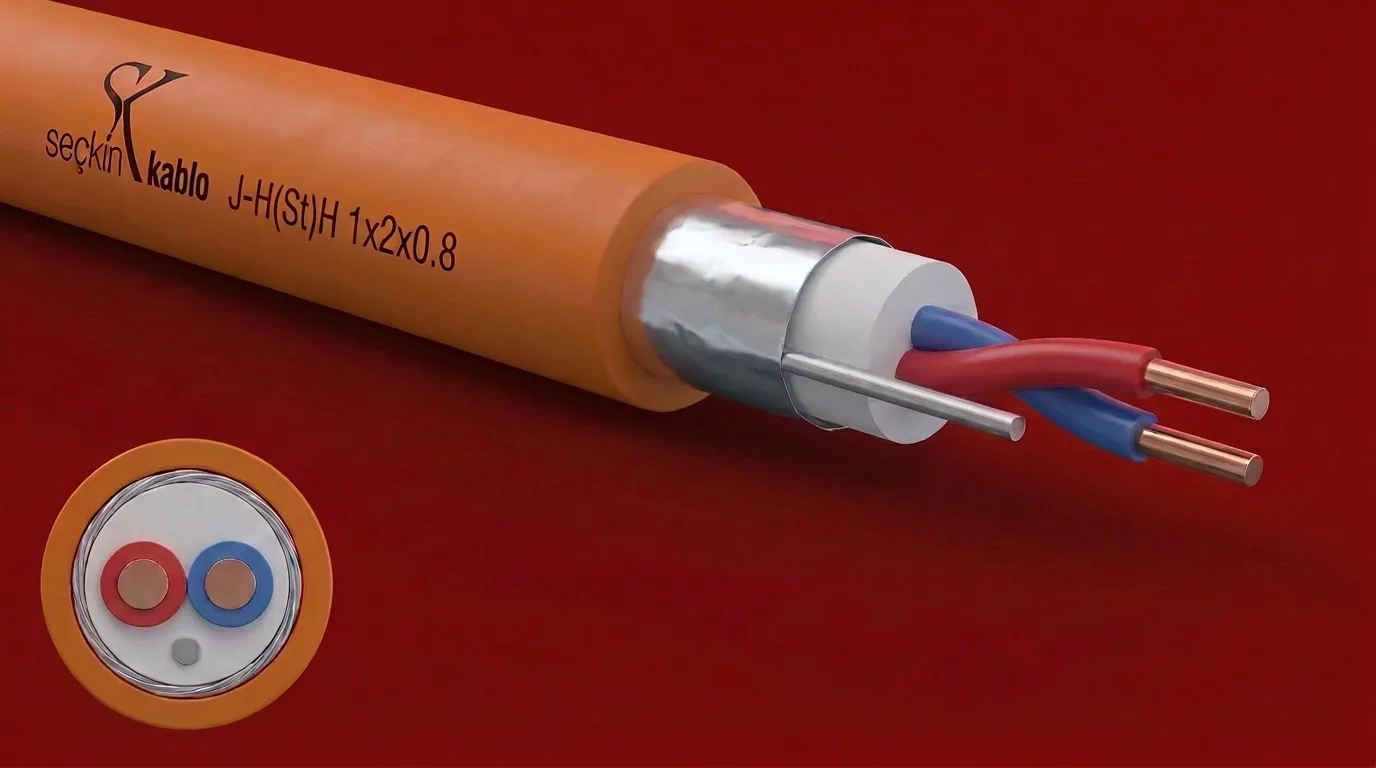

J-H(St)H…LgF180
F180 devre bütünlüğü, RAL 2003 turuncu HFFR kılıflı yangına dayanıklı alarm kablosu.
| İç iletken | Elektrolitik bakır tel |
|---|---|
| İzolasyon | Halojensiz, çapraz bağlı yalıtım |
| Dış kılıf | HFFR · RAL 2003 turuncu |
| Ekran | Kalaylı bakır tel + toprak teli, Al-Pet bant min. %100 |
| Ayırıcı bant | Pet bant + cam elyaf bant %100 (F180 devre bütünlüğü) |
| Çalışma sıcaklığı | −30…+70 °C |
| Yalıtım direnci | 100 MΩ·km |
| Test gerilimi | 500 Vac (damar/damar) · 2000 Vac (damar/ekran) |
| Çalışma gerilimi | 225 V |
| Kapasite (efektif) | 200 pF/100 m |
| Çevrim direnci | ø0,80 mm: 73,2 · ø1,00 mm: 44,4 · 1 mm²: 36,2 · 1,5 mm²: 24,2 · 2,5 mm²: 14,8 Ω/km (maks.) |
| Bükülme çapı | 10 × kablo çapı |
| Çift sayısı (n×2×ø) | Ort. çap (mm) | Bakır (kg/km) | Ort. ağırlık (kg/km) |
|---|---|---|---|
| 1×2×0,8+0,4 | 7,0 | 11 | 40 |
| 2×2×0,8+0,4 | 8,0 | 21 | 60 |
| 4×2×0,8+0,4 | 8,6 | 41 | 90 |
| 1×2×1,0+0,6 | 6,5 | 19 | 51 |
| 2×2×1,0+0,6 | 8,0 | 34 | 82 |
| 1×2×1,5+0,8 | 7,4 | 34 | 76 |
| 2×2×1,5+0,8 | 8,6 | 63 | 125 |
| 1×2×2,5+0,8 | 8,3 | 53 | 99 |
| 2×2×2,5+0,8 | 10,2 | 101 | 165 |
Kullanım: bina içi sinyal iletimi, yangın alarm ve algılama hatları.
Sık Sorulan Sorular — Yangın Alarm Kabloları
F180 ne anlama gelir?
Yangın sırasında kablonun 180 dakika boyunca devre bütünlüğünü korumasını ifade eder; alarm ve acil anons hatlarının yangın anında çalışmaya devam etmesi için kritiktir.
Yangın alarm kablosu neden kırmızı kılıflıdır?
Kırmızı kılıf, hattın yangın algılama/alarm devresi olduğunu tesisatta ayırt etmek için kullanılan yaygın standarttır; bakım ve denetimde karışıklığı önler.
LSZH zorunlu mu?
Kamu binaları ve insan yoğun kapalı alan projelerinin çoğunda şartnameler halojensiz (LSZH) kılıf ister; duman zehirliliğini ve yayılımını azaltır.
Hangi kesiti seçmeliyim?
Kesit; hat uzunluğuna, çevrim üzerindeki cihaz sayısına ve panel üreticisinin öngördüğü maksimum hat direncine göre proje bazında belirlenmelidir. Metrajınızı iletin, birlikte hesaplayalım.
